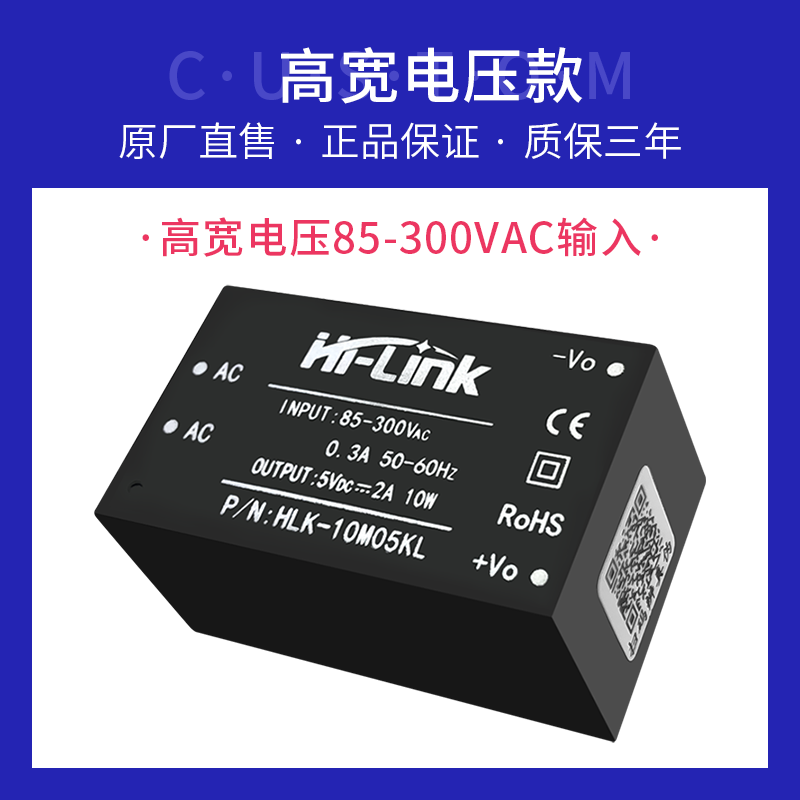

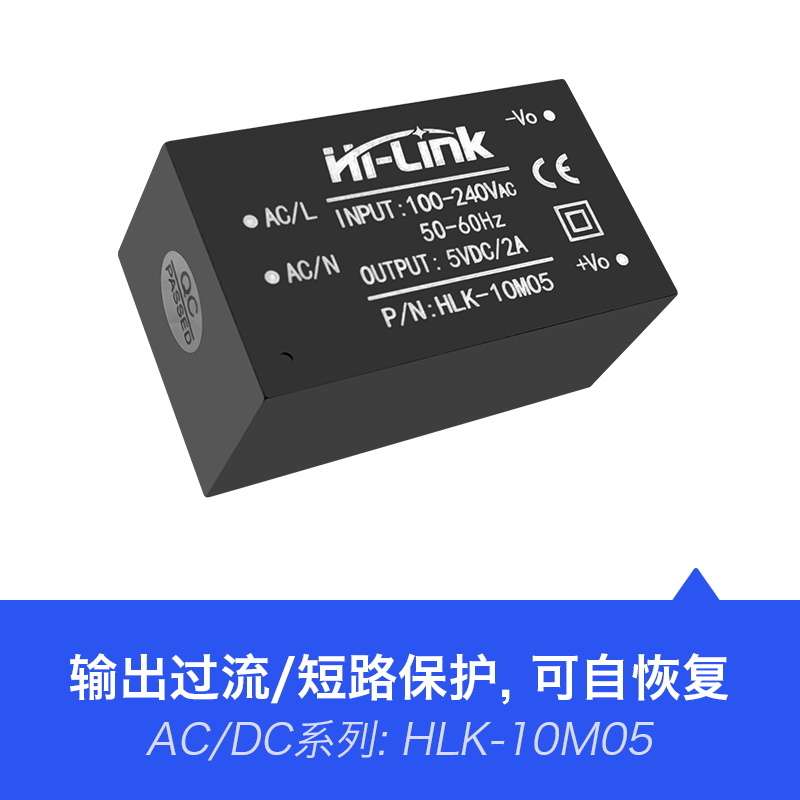

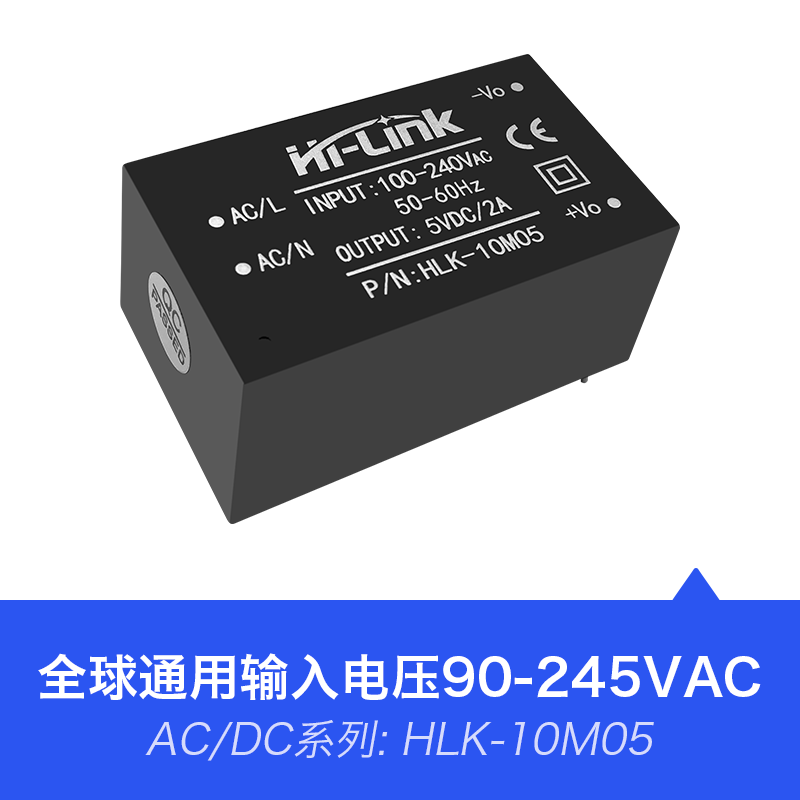

HLK-10M05 10W功率5V输出 AC-DC电源模块
  • HLK-10M05 10W功率5V输出 AC-DC电源模块
  • HLK-10M05 10W功率5V输出 AC-DC电源模块
  • HLK-10M05 10W功率5V输出 AC-DC电源模块
  • HLK-10M05 10W功率5V输出 AC-DC电源模块
  • HLK-10M05 10W功率5V输出 AC-DC电源模块

HLK-10M05 10W功率5V输出 AC-DC电源模块

浏览次数 : 4940

1,超薄型、超小型、业内最小体积 2,全球通用输入电压(90~245Vac) 3,低功耗、绿色环保 、空载损耗<0.1W 4,低纹波、低噪声

样机申请 资料下载 技术支持 在线购买

AC/DC-10W电源模块选型

MULTIPLE SPECIFICATIONS AVAILABLE

宽电压85-264VAC/70-350VDC 10W电源模块,稳压单路输出

产品型号输出功率输出电压输出电流
HLK-10M0310W3.3V3030mA
HLK-10M0510W5V2000mA
HLK-10M0910W9V1111mA
HLK-10M01210W12V833mA
HLK-10M01510W15V667mA
HLK-10M02410W24V416mA
*同一系列产品外观和引脚尺寸一致

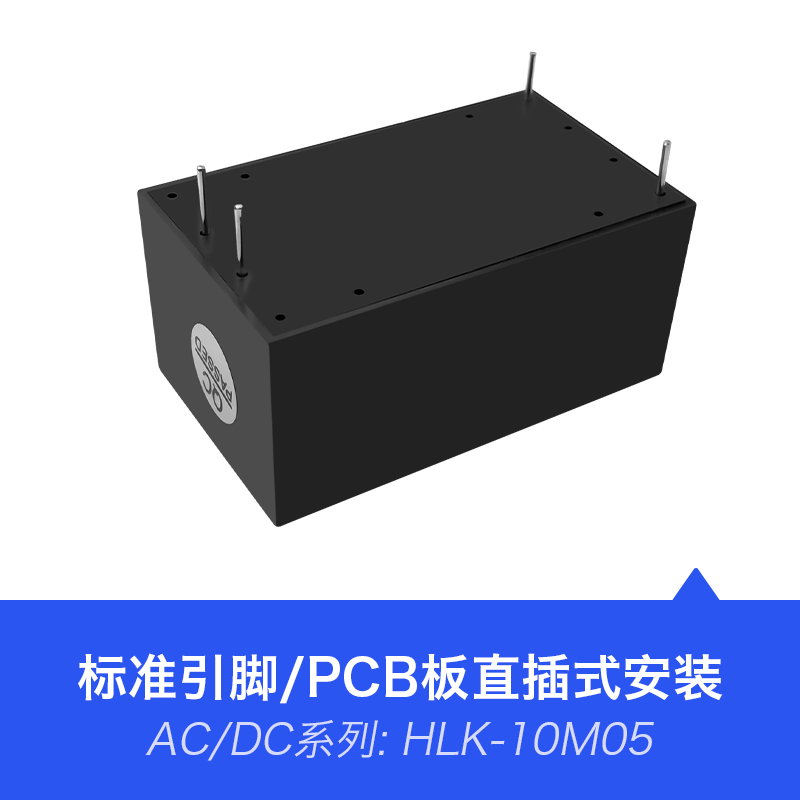

*模块外观尺寸46.9x27.8x21.8mm(±0.5mm)

产品特征

PRODUCT FEATURES



宽范围输入:85-264VAC/70-350VDC

输入输出隔离耐压3000VAC

空载功率消耗≤0.1W

工作温度范围:-25°C~+60°C

全封闭塑料外壳,符合UL94V-0级

良好的输出短路和过流保护并可自恢复

采用高品质环保防水导热胶灌封,防尘、防潮、 防震、阻燃

符合UL/CE/EMC及安规测试要求

可应用于医疗、工控、电力、仪器仪表、通信、铁路等 领域

输入电压与负载特性

INPUT VOLTAGE & LOAD CHARACTERISTICS



工作环境温度与负载特性

WORKING ENVIROUMENT TEMPERATURE & LOAD CHARACTERISTICS




典型应用电路

APPLICATION CIRCUIT



输入部分

Fuse/保险丝: 模块异常时保护电路(荐:0.5A/250Vac慢熔断)

Varistor/压敏电阻: 累积浪涌时保护模块(荐:10D561K)

C1/安规电容: 滤波,安全防护(EMC认证)(荐:0.1uF/275Vac)

L1/共模电感: EMI滤波(荐:感值10-15mH, 电流70-500mA)




*保险丝和压敏电阻为基本保护电路(必接)

*若需通过认证,安规电容和共模电感不可省略


输出部分

C2/滤波电容

滤波,添加此电容后,输出纹波可以控制在30mV内。

[荐]铝电解电容,容值100-220uF,耐压降额大于75%。

RL/负载

负载

*C2滤波电容可将输出纹波由原来的50mV降至30mV内。

安规特性

SAFTEY FEATURES



产品设计符合 UL/CE及安规认证要求。

(UL/CE 认证须客户自行完成)

安全与电磁兼容

输入端设计采用UL认证0.5A保险

PCB 板采用双面覆铜箔板制作,材料防火等级为94-V0级

安全标准符合UL1012,EN60950,UL60950

绝缘电压 I/P-O/P:2500Vac

绝缘电阻 I/P-O/P>100M Ohms/500Vdc 25℃ 70% RH

传导与辐射符合EN55011, EN55022 (CISPR22)

安全标准符合UL1012,EN60950,UL60950

静电放电 IEC/EN 61000-4-2 level 4 8kV/15kV

射频辐射抗扰 IEC/EN 61000-4-3 详见应用说明

温升安规设计

常温下本电源电容、主变换器等内表面温升最大不超过90℃;

外壳表面温升最大不超过 60℃。

外形尺寸及重量

DIMENSIONS & WEIGHT




    尺寸误差:
1.长宽高及引脚间距误差±8%
2.引脚长度误差±1mm
3,引脚直径误差-0.2mm

环境条件

工作温度

-25 ~ +60


存储温度

-40~+80


相对湿度

5-95

%


散热方式

自然冷却



大气压力

80-106

Kpa


海拔高度

≤2000

m


振动

振动系数10~500Hz,2G10min./1cycle,60min.each along X,Y,Z axes


满足二级公路运输要求

电器特性

额定输入电压

90~245

Vac


输入电压范围

85~264

Vac

或70~350Vdc

最大输入电流

≤0.2

A


输入浪涌电流

≤10

A


最大输入电压

≤270

Vac


输入缓启动

≤50

mS


输入低电压效率

Vin=110Vac,输入满载≥69

%


输入高电压效率

Vin=220Vac,输入满载≥70

%


长期可靠性

MTBF≥100,000

h


外接保险丝推荐

0.5A/250Vac


慢熔断

输出特性

空载额定输出电压

5.0±0.1

Vdc


满载额定输出电压

5.0±0.2

Vdc


短时间最大输出电流

≥1200

mA


长时间最大输出电流

≥1000

mA


电压调整率

±0.2

%


负载调整率

±0.5

%


输出纹波及噪音

≤50
额定输入电压,输出满载。用20MHz带宽示波器,负载端并10uF和0.1uF电容进行测试。

mV


开关机过冲幅度

(额定输入电压,输入加10%载)≤5

%Vo


输出过流保护

输出最大负载的150-200%

A


输出短路保护

正常输入时直接短路,短路去除后自动回复正常工作


不要损坏整机
