物联网IoT智能串口转WiFi模块M51小尺寸高性价比双向透传一键配网

物联网设备联网/智能家居/工业控制/智能出行 浏览次数 : 1576

串口转WIFI模块-双向透传

样机申请 资料下载 技术支持 在线购买

产品特征

PRODUCT FEATURES

HLK-M51是一款高性价比嵌入式串口转WiFi模块。 基于通用串行接口且符合网络标准的嵌入式模块,内置 TCP/IP 协议栈,能够实现用户串口和无线网(WiFi)之间的转换,串口和网络TCP/UDP连接透传数据。

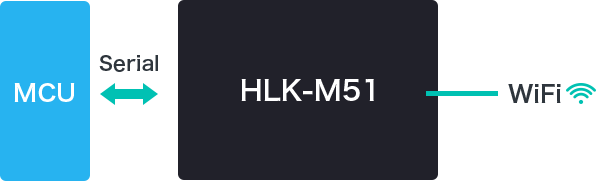

功能结构图

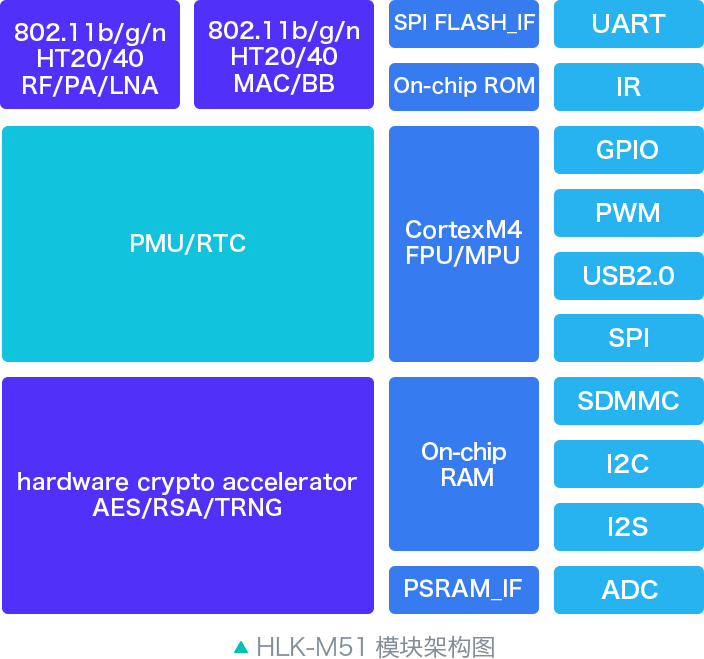

产品结构图

PRODUCT STRUCTURE

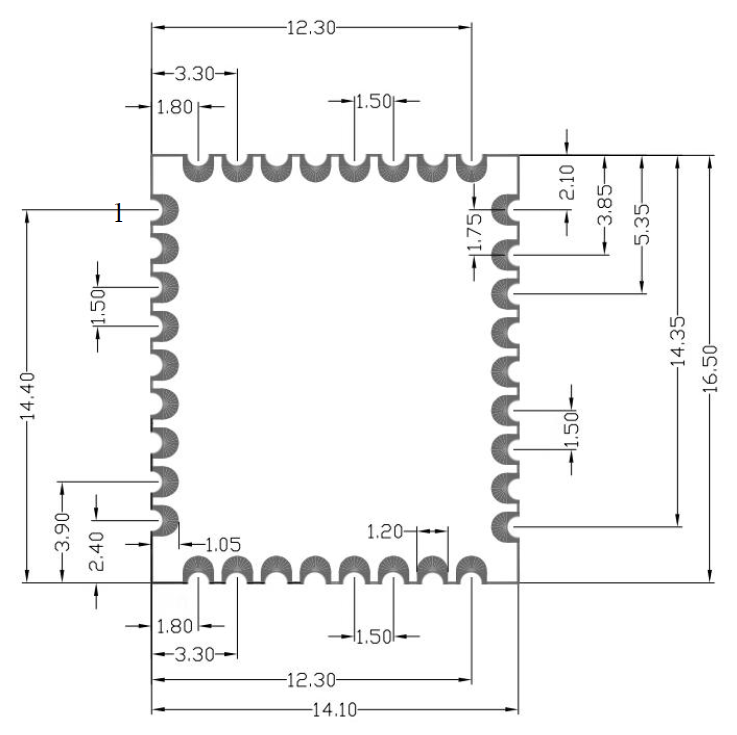

产品尺寸图

MODULE SIZE CHART

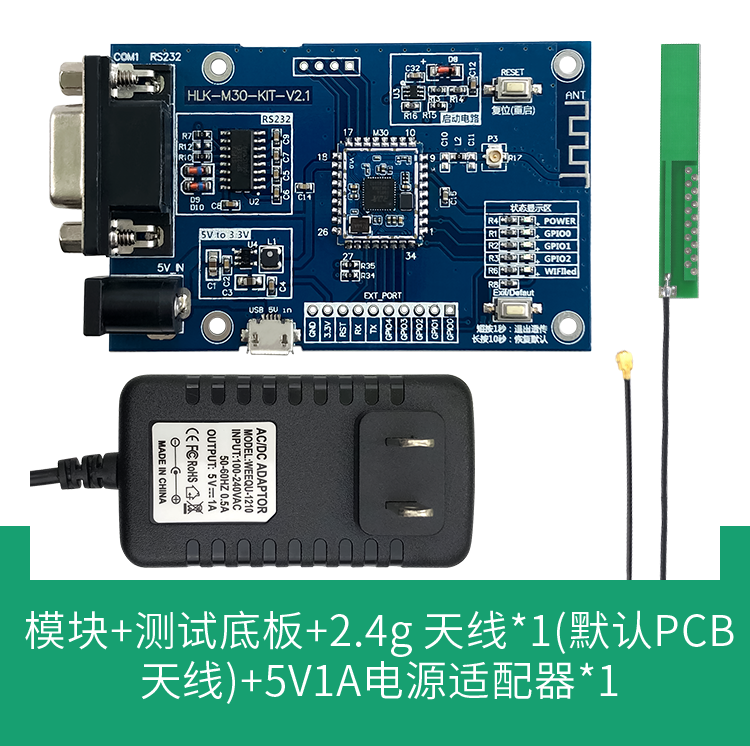

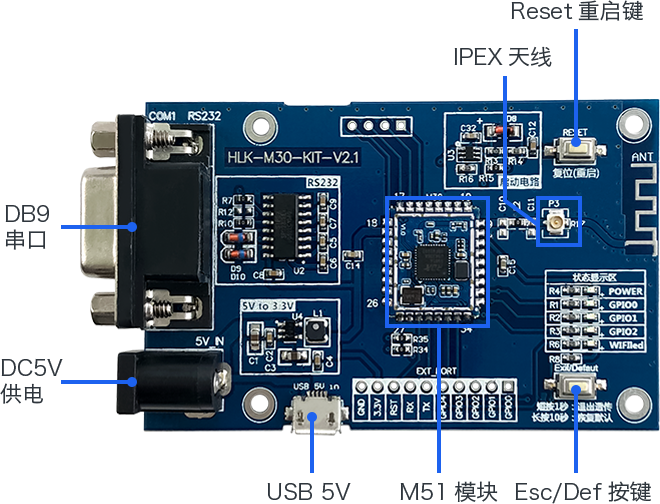

产品套件说明

PRODUCT SUITE DESCRIPTIONS

*Esc/Def按键说明:
1.短按:退出透传模式,切换至AT命令模式;
2.长按:恢复默认设置

*底板尺寸:87.2×50.4×14mm(带DB9串口) 单板:80×50.4×4.5mm

功能说明

FUNCTION DESCRIPTION

产品HLK-M51支持串口转WiFi STA,串口转 WiFi AP模式

·该模式下(STA模式),通过设置,将COM1的数据与WiFi 的数据相互转换。

·WiFi安全方面支持目前主流加密方式。

·该模式下(AP模式),通过设置,将COM1的数据与WiFi 的数据相互转换。

·WiFi设备能连接到产品,成为 WiFi局域网下的设备。

·WiFi安全方面支持目前主流加密方式。



网络参数

网络标准

无线标准:IEEE 802.11n/g/b

无线传输

11n:150Mbps(MAX)

11g:54Mbps(MAX)

11b:11Mbps(MAX)

信道数

1-11

频率范围

2.4-2.4835GHz

发射功率

15-20dBm

功能参数

WiFi工作模式

STA/AP

WDS功能

WDS功能

无线安全

64/128/152位WEP加密

WEP、WPA、WPA2(CCMP、TKIP) 安全机制(AP 模式下仅支持WPA2-CCMP)

配置方式

串口AT指令

串口转网络

网络连接方式

TCP Server/TCP Client/ UDP Server/  UDP Client

TCP Server

最大连接数5个

串口波特率

1200~3000000bps

硬件参数

核心芯片

紫光RDA5981

接口类型

UART×2/I2S×2/I2C×1/PWM×8 /SPI×4/SDMMC×1/USB2.0×1

内存/Flash

96K Bytes(SRAM32K Bytes)/内置8Mbit Flash

工作电压

3.3V

工作电流

平均60mA,峰值100mA

其他参数

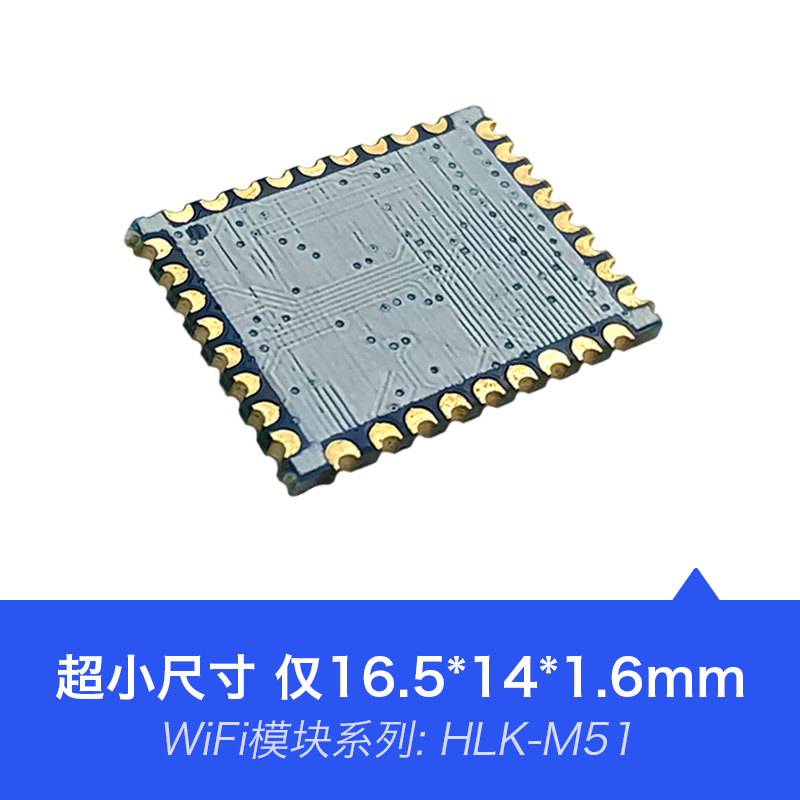

外观尺寸

16.5×14.1×1.6mm

环境标准

工作温度:-20-70℃

工作湿度:10%-90%RH(不凝结)

存储温度:-40-80℃

存储湿度:5%-90%RH(不凝结)

其他性能

频段带宽可选:20MHz/40MHz,自动

内存/Flash

96K Bytes(SRAM32K Bytes)/内置8Mbit Flash
