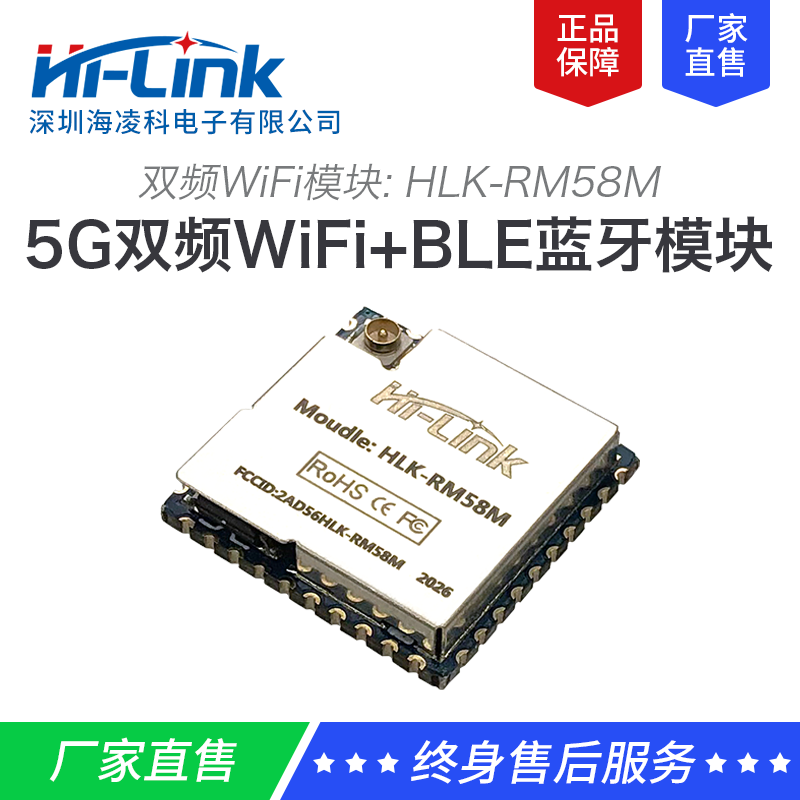

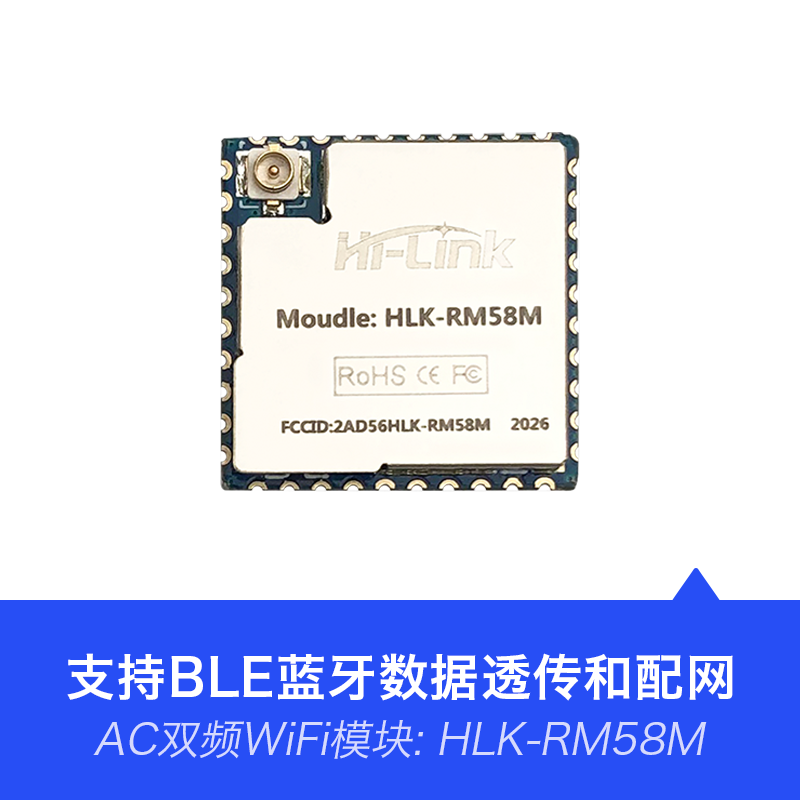

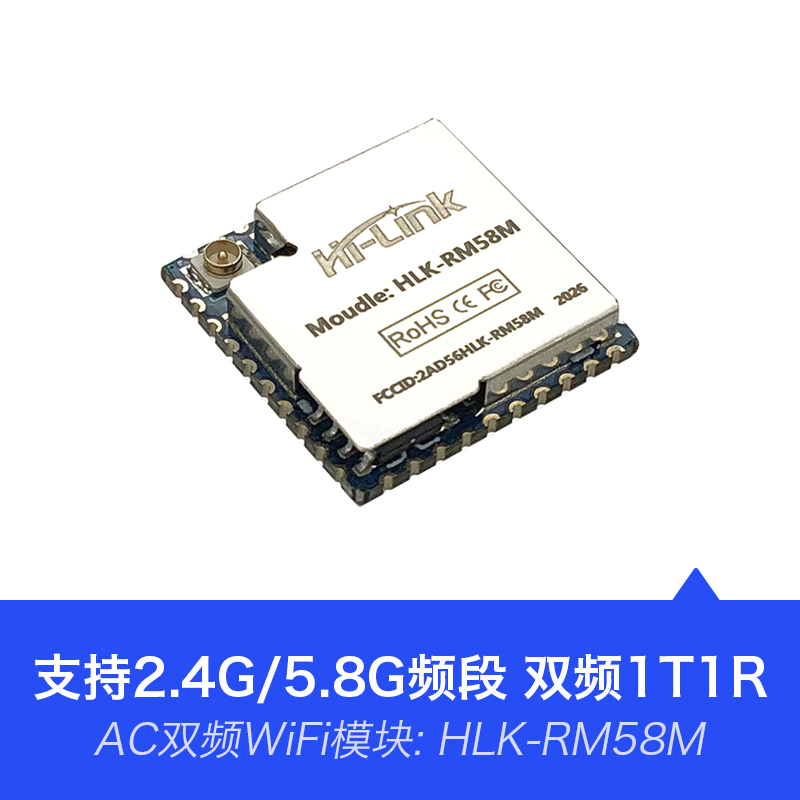

物联网智能AC双频WiFi模块RM58M带BLE蓝牙支持一键配网&无线升级
  • 物联网智能AC双频WiFi模块RM58M带BLE蓝牙支持一键配网&无线升级
  • 物联网智能AC双频WiFi模块RM58M带BLE蓝牙支持一键配网&无线升级
  • 物联网智能AC双频WiFi模块RM58M带BLE蓝牙支持一键配网&无线升级
  • 物联网智能AC双频WiFi模块RM58M带BLE蓝牙支持一键配网&无线升级
  • 物联网智能AC双频WiFi模块RM58M带BLE蓝牙支持一键配网&无线升级

物联网智能AC双频WiFi模块RM58M带BLE蓝牙支持一键配网&无线升级

智能家居/仪器仪表/远程监控/智慧消防/手持终端 浏览次数 : 1810

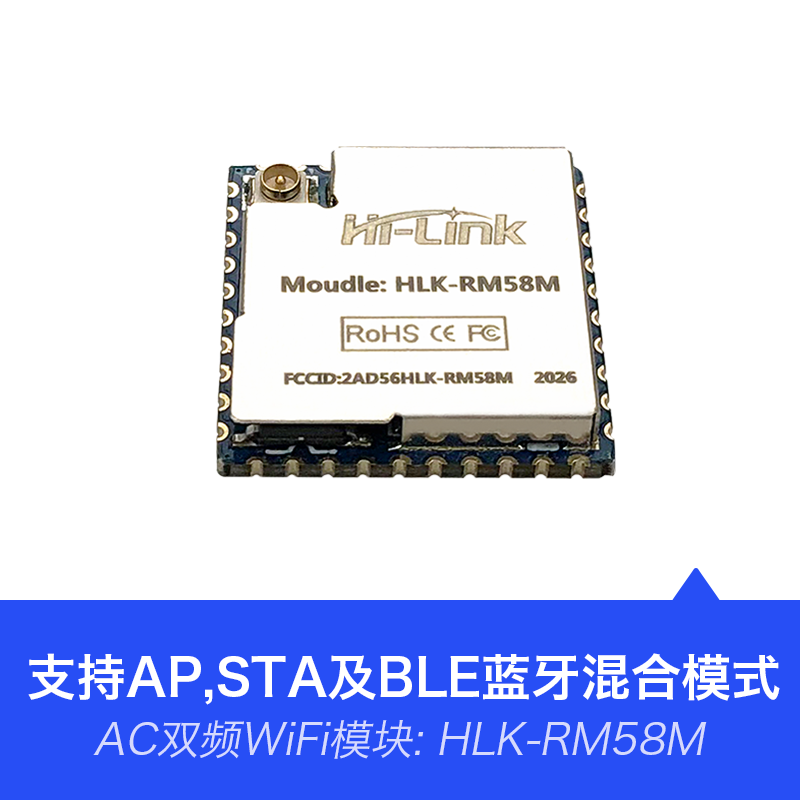

物联网智能AC双频WiFi模块

样机申请 资料下载 技术支持 在线购买

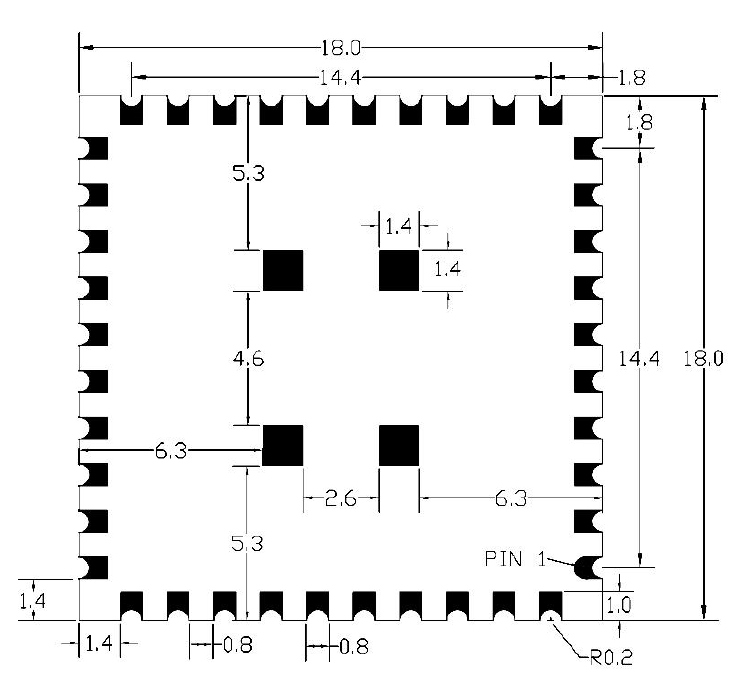

产品封装尺寸

PRODUCT PACKAGE SIZE

功能说明

FUNCTION DESCRIPTION

产品HLK-RM58M支持串口转WiFi STA,串口转 WiFi AP模式

·该模式下(STA模式),通过设置,将COM1的数据与WiFi 的数据相互转换。

·WiFi安全方面支持目前主流加密方式。

·该模式下(AP模式),通过设置,将COM1的数据与WiFi 的数据相互转换。

·WiFi设备能连接到产品,成为 WiFi局域网下的设备。

·WiFi安全方面支持目前所有的加密方式。

产品的串口/网络数据转换分为4种模式:TCP Server、TCP Clinet、UDP Server、UDP Client。

TCP Server

        ·该模式下,模块监听指定的端口,等待TCP Client 连接,连接上后,所有 TCP 数据直接发送到串口端,串口端的数据发送到所有的TCP Client端。当模块作为TCP Server的时候,最多支持2个TCP Client连接上TCP Server。

TCP Client

·该模式下,模块连接指定的域名/IP、端口。所有从TCP Server端发送来的数据直接发送到串口端,串口端的数据发送到 TCP Server端。

·网络异常会导致产品主动重连。TCP主动重连可用的情况下,TCP Server 主动断开连接,产品会立即主动重连,否则模块不会重连

UDP Server

·该模式下,模块打开本地的指定端口,一旦收到发往该端口的数据,模块会将数据发到串口,并记录远端的IP、端口。模块只会记录最后一次连接上的远端信息。串口收到的数据会直接大概发送到已记录的远端IP、端口。

UDP Client

·该模式下,模块直接将串口数据发送到指定的 ip、port。从服务端返回的数据将会发给串口端。

常见问题

COMMON probleM

问题1:模块产品资料在哪里下载?

下单后您可向咨询客服留下邮箱,或直接访问海凌科电子官方网站www.hlktech.com 点击“产品中心”,下载对应的产品资料

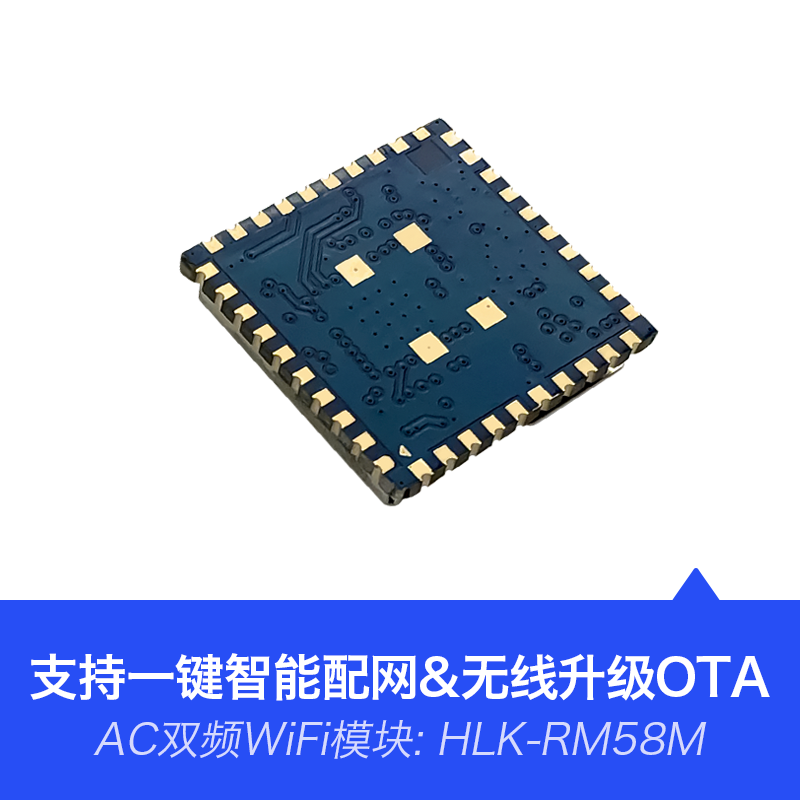

问题2:模块如何进行一键配网?

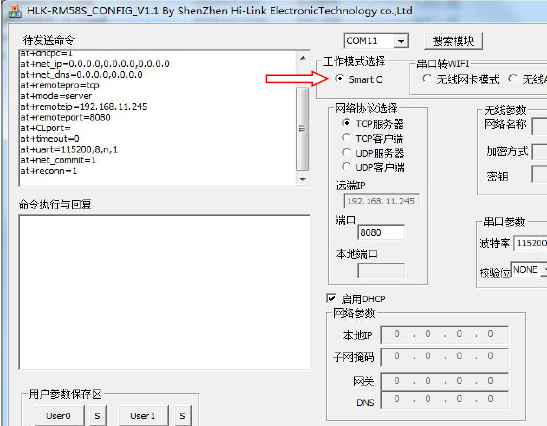

第1步,设置模块配网方式

在一键配网的时候,需要把模块设置到一键配网的模式,可以使用串口配置工具把模块设置成一键配网模式。

第2步.开始一键配网

安装安卓APP HLK-TCPdemo,选择配置联网,选择elian模式,然后再选择V5,输入密码,点击开启配置后开始配置,当配网连接成功后,模块会由双闪变为快闪,表示联网成功。

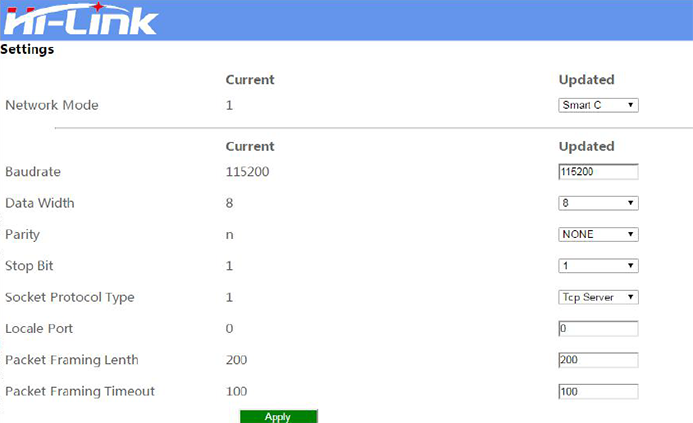

问题3:模块是否支持WEB配网方式?

模块支持网页配置。当模块处于AP模式下,在浏览器上输入192.168.16.254,然后输入账号和密码(admin/admin),即可进入网页设置界面。

问题4:模块如何进入AT模式?

ES0 脚,拉低1 秒,串口0 进入AT 命令模式;拉低≥8 秒,恢复出厂默认参数。

问题5:WiFi指示灯代表的含义?

1.WiFi 指示灯周期性两闪:表示模块处于一键配网模式;
2.WiFi 指示灯周期性三闪:表示模块处于STA模式,且尚未连接上目标AP 热点;
3.WiFi 指示灯周期性四闪:表示模块处于2.4g 的AP模式,但不能表示是否有STA Client设备连接上来;
4.WiFi 指示灯周期性五闪:表示模块处于5.8g 的AP模式,但不能表示是否有STA Client设备连接上来;
5.WiFi 指示灯快闪:表示模块处于STA的模式,并连接上了WiFi 热点,当有数据传输的时候模块LED会快速闪烁。

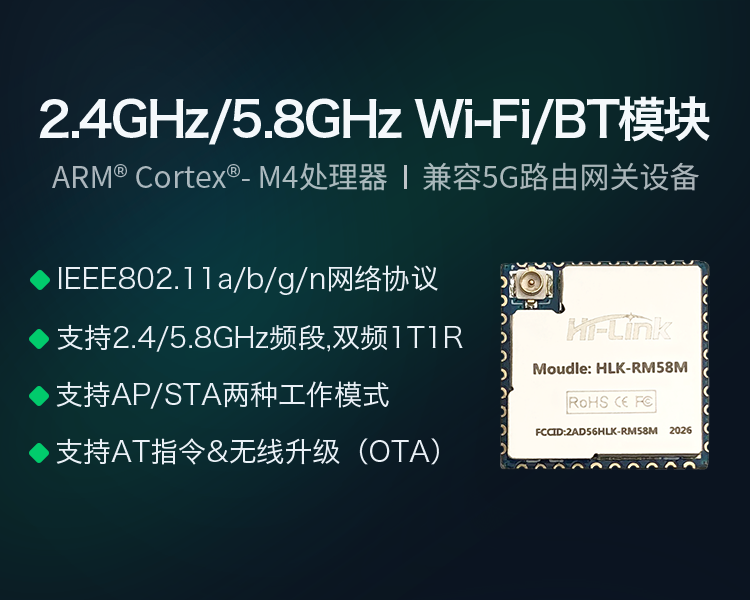

无线参数

无线标准

IEEE 802.11a/b/g/n

无线传输速率

11a:最高可达450Mbps

11n:最高可达150Mbps

11g:最高可达54Mbps

11b:最高可达11Mbps

信道数

1-14

频率范围

2.412-2.484GHz  5.180-5.825GHz

发射功率

14-20dBm

硬件参数

硬件接口

UART/I2C/PWM/GPIO/SPI

工作电压

3.3V

GPIO驱动能力

Max:16mA

工作电流

持续发送下=> 平均值:~150mA,峰值: 200mA

软件参数

无线模式

AP/STA

无线安全

WEP/WPA-PSK/WPA2-PSK

WEP64/WEP128/TKIP/AES

固件升级

串口升级/无线升级

网络协议

IPv4, TCP/UDP

用户配置

AT+指令集, 一键配网智能配置, 网页配置

串口转网络

串口波特率

110~921600bps(支持非标准波特率)

TCP Client

2个

其他参数

外观尺寸

18×18×3.2mm(带屏蔽罩)

环境标准

工作温度:-40-80℃

工作湿度:10%-90%RH(不凝结)

存储温度:-40-85℃

存储湿度:5%-90%RH(不凝结)

封装形式

贴片焊盘

天线类型

外置天线(2.4G/5.8G双频天线)
