6路数字采集器控制远程开关网络WiFi继电器DIO06 RS232Modbus/485

工业控制/智能家居控制/智能灯控 浏览次数 : 1537

网路数字IO采集控制继电器

样机申请 资料下载 技术支持 在线购买

产品说明

PRODUCT DESCRIPTION

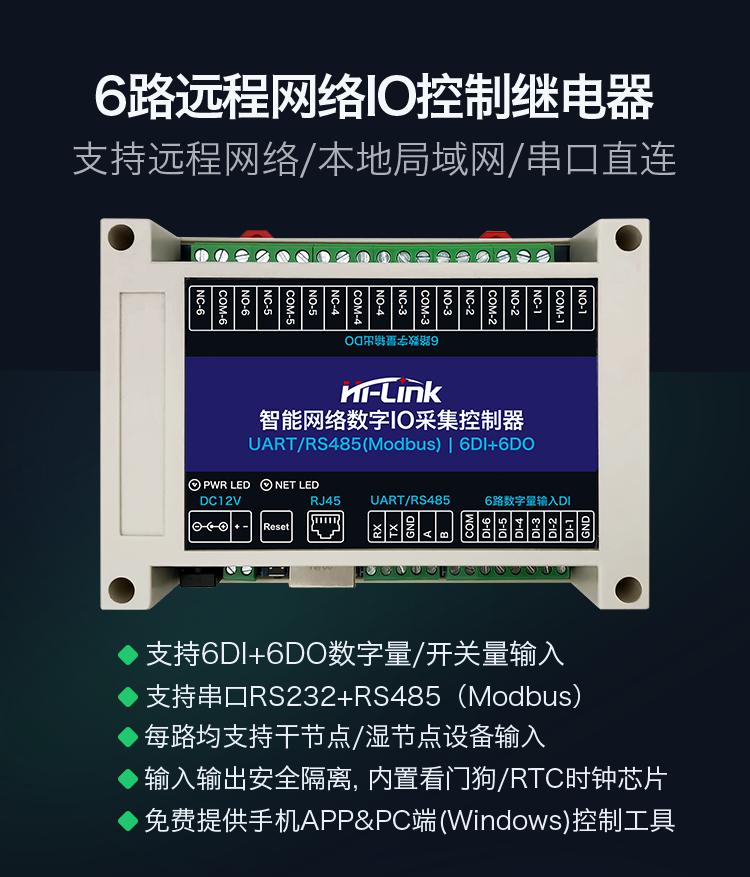

    HLK-DIO06是一款多接口网络数字IO采集控制器,拥有6路数字量输入、6路继电器输出,内置无线WiFi模块,支持RJ45网口/RS232,以及RS485 Modbus,快速实现远程/本地局域网/直连控制,可实现点动/自动/联动方式进行控制,提供配套的PC端控制软件和手机端APP软件。

产品性能和精度

PRODUCT PERFORMANCE AND ACCURACY

产品精度

数字量输入信号采集频率100Hz

继电器输出最小开关时间<10ms

时间精度(点动/延时/循环)10ms

时间范围(点动/延时/循环)1-60000,单位10ms 即10ms-10min

时钟误差<5s/d

定时精度1min

定时范围月:日:时:分 支持每月/每周/每日/每时/每分

定时类型时间点和时间段

产品性能

自动控制项数量6项,每项可独立开启或关闭

自动控制可选时间点/时间段/联动 时间点联动/时间段联动

输出动作数量闭合/断开/翻转/点动 可选延时执行或循环执行

产品功能说明

PRODUCT FEATURE DESCRIPTIONS

指示灯与按键说明

LED AND BUTTON DESCRIPTIONS


指示灯名称状态说明

PWR通信和设备状态指示灯,有通信数据 时亮

LED通信和设备状态指示灯,有通信数据 时亮

输出状态指示灯6路数字量输出对应的状态指示灯, 对应继电器闭合时亮,断开时灭

功能按键恢复出厂设置按键,长按6到10秒 然后松开

使用工具和软件

USE THE TOOLS AND SOFTWARE

    PC端软件支持通过串口和网络连接设备,APP支持通过网络连接设备。具体使用说明请参考《使用手册-配置工具&APP》

APP下载可在应用商店搜索”HLK-DIO16”,可同时添加多台设备。

(APP截图)

(PC截图)



供电电源

输入电压

DC12V

供电能力

>500mA

数字量输入接口DI

通道数量

6路数字量输入

输入类型

干节点和湿节点

输入电压/电流

湿节点最大12V,推荐3.3V-5V

电流50mA(最大)

保护形式

全光耦隔离

继电器输出接口DO

通道数量

6路数字量C型继电器输出

输出类型

每路常开/常闭/输入触点,全光耦隔离

负载能力

10A 277VAC/12A 125VAC

电气寿命

100,000次

串口&WiFi参数

接口形式

UART/RS485端子

波特率

115200

协议类型

UART-我司定义的HEX指令协议 RS485-Modbus RTU协议

无线参数

2.4GHz,150Mbps,802.11b/g/n

工作模式

AP/STA/AP+STA/Router/

加密类型

WAP-PSK/WAP2-PSK、WPA/WPA2

其他参数

工作环境

-30℃-70℃,10-90%RH(不凝露)

存储环境

-30℃-80℃,5-95%RH(不凝露)

安装方式

螺丝孔/导轨

外形尺寸

带外壳:145*90.2*21mm

不带外壳:122*87*40.2mm

重量

211g
