产品说明

PRODUCT DESCRIPTION

HLK-LD116S-24G物联网毫米波雷达模块，其可用于检测小范围内的运动目标，并输出高低电平信息，且不受温度、湿度、气流、灰尘、噪声、亮暗等影响，抗干扰能力强，可以穿透亚克力、玻璃、塑料以及薄的其它非金属材料。

HLK-LD116S-24G具有行业领先的卓越性能,尺寸更小、低成本、功耗低的优势，可以为客户提供理想的、更优性能的物体移动监测解决方案。

产品特征

    - TX 频率范围：24~24.25GHz
- TX EIRP：6dBm
- 相位噪声：-96dBc/Hz@1MHz偏移
- RX噪声系数：10 dB DSB
- 功耗：55mA@Vcc=5V
- 有效直线探测距离：6m
- 探测角度（3dB）：水平±96°，垂直±88°
- 尺寸小：42.5mm×19.3mm

电气特性（在 25℃ 下）

连接说明

    引脚为2mm，3引脚接头连接。

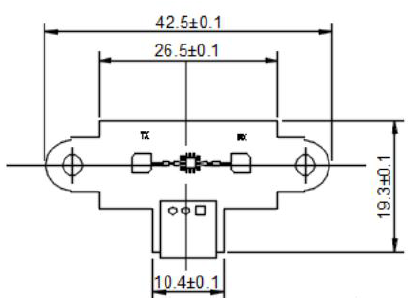

模块外形尺寸

< TOP VIEW>

< SIDE VIEW>

参数调试方法

    * VO ：检测电平输出。检测到人或物体移动，输出高电平，持续时间约1秒。当没有物体移动时为低电平。
* GND： 接地。
* VCC ：电源。带LDO的版本为5V电源供电。

不同配置下离地1米左右测试人运动FOV如下所示：

1.灵敏度调试方法A

灵敏度调试可通过更改比较器的放大倍数来实现计算公式为 (R12/R11)*(R13/R6) 。 可通过更改R6或R11阻值来调节测试灵敏度，倍数越大越灵敏 ，测试距离也就越远。

2.封锁时间调试方法

    A1.输出延迟时间Tx：49152*R14*C7,含义为检测到运动目标输出高电平持续时间。

    A2.触发封锁时间Ti：24*R8*C9,含义为检测完成变为低电平后需要经过触发封锁时间再进行下一次测试,用户可根据 DSP及场景需求来调试输出延迟时间和触发封锁时间 。

    延迟时间和封锁时间如下图所示,VS为探测区域内运动目标,高电平表示运动,低电平表示静止 。VO为传感器输出报警信号。
