产品说明

PRODUCT DESCRIPTION

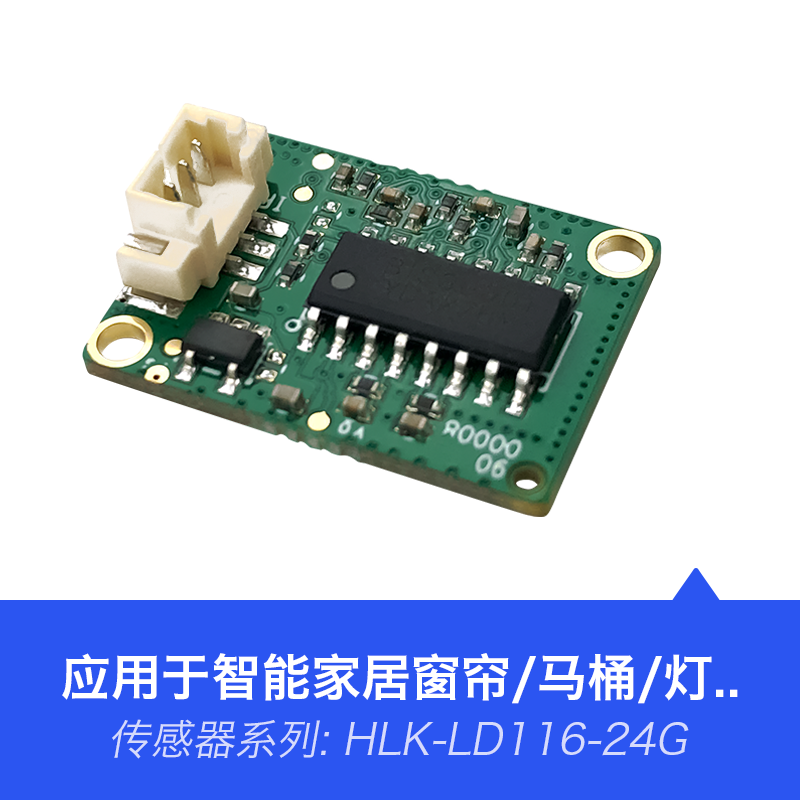

    HLK-LD116-24G物联网毫米波雷达模块,其可用于检测小范围内的运动目标,并输出高低电平信息,且不受温度、湿度、气流、灰尘、噪声、亮暗等影响,抗干扰能力强,可以穿透亚克力、玻璃、塑料以及薄的其它非金属材料。

    HLK-LD116-24G具有行业领先的卓越性能,尺寸小、低成本、功耗低的优势,可以为客户提供理想的、更优性能的物体移动监测解决方案。

产品特征

    - TX 频率范围:24~24.25GHz
- TX EIRP:6dBm
- 相位噪声:-96dBc/Hz@1MHz偏移
- RX噪声系数:10 dB DSB
- 功耗:55mA@Vcc=5V
- 有效直线探测距离:6m
- 探测角度(3dB):水平±41°,垂直±38°
- 尺寸小:22.95mm×20mm

电气特性(在 25℃ 下)

连接说明

    引脚为2mm,3引脚接头连接。

模块外形尺寸

参数调试方式

    * VO :检测电平输出。检测到人或物体移动,输出高电平,持续时间约1秒。当没有物体移动时为低电平。
* GND: 接地。
* VCC :电源。带LDO的版本为5V电源供电。

1.灵敏度调试方法A

    灵敏度调试可通过更改比较器的放大倍数来实现,默认为(1M/20K)*(1M/10K)=5000 倍。可通过更改R11或R6 阻值来调节测试灵敏度,倍数越大越灵敏。建议用户不要把灵敏度调的高于5000 倍。

2.封锁时间调试方法

    A1.封锁时间是指本次检测完毕,输出电平恢复到0 电平后至下次检测生效的时间。改变R8 阻值即可调节这个时间。

    A2.当前封锁时间大约1 秒,对应R8=47k。不建议R8 小于39k。过小的封锁时间会导致模块易被干扰误触发。而过大的R8,可能会导致模块漏报。

3.触发时延调节

    A1. 触发后高电平维持时间是检测到运动物体后,模块输出3.3V 高电平的维持时间。

    A2. 输出延迟时间可通过更改R14 值来调节,对应关系如下表所示:

应用场景参考

1.灯感应用

挂高3 米,测量人体在下方移动时模块的感应范围。

    微波模块在对于正向和切向移动感应范围不同,在感应范围 的边界尤为明显。模块对于径向运动会更灵敏度,而对于切向运动,由于相对雷达模块的径向分量会减小,所以对切向运动会略不敏感。

1.智能家电感应

    雷达模块正对人体,摆放高度1.2 米左右,测量人在雷达模块前方移动时的感应范围。该场景多用于智能家电感应,门禁面板触发等领域。参考FOV测量的是距离雷达模块5 米处的覆盖情况。



    微波模块在对于正向和切向移动感应范围不同,在感应范围的边界尤为明显。模块对于径向运动会更灵敏度,而对于切向运动,由于相对雷达模块的径向分量会减小,所以对切向运动会略不敏感。




TX 频率范围

24~24.25GHz

TX EIRP

6dBm

相位噪声

-96dBc/Hz@1MHz偏移

RX噪声系数

10 dB DSB

功耗

55mA@Vcc=5V

有效直线探测距离

6m

探测角度(3dB)

水平±41°,垂直±38°

尺寸小

22.95mm×20mm
