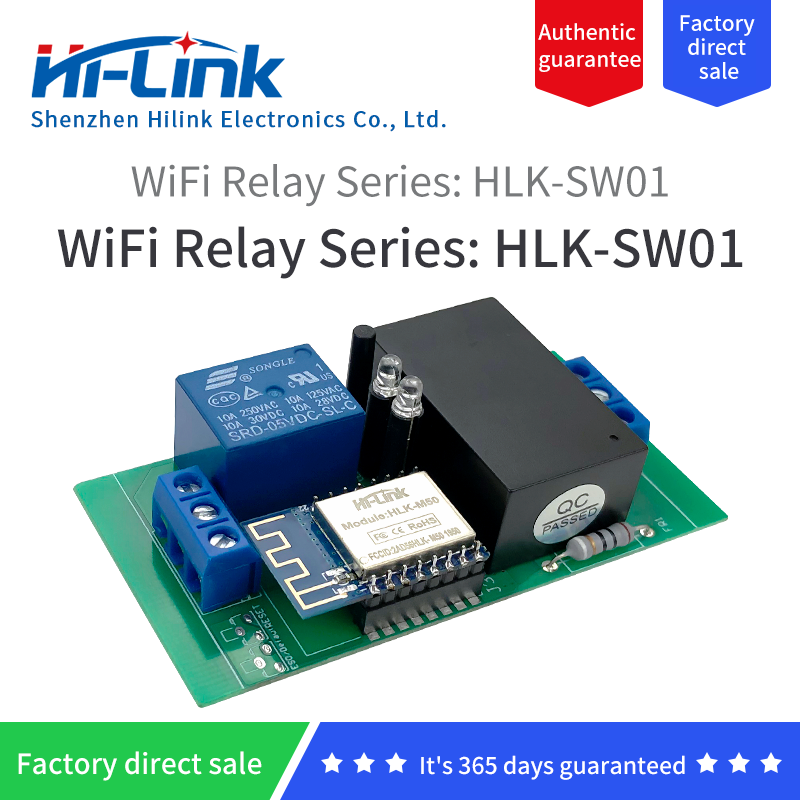

WiFi继电器网络远程控制SW01 天猫精灵语音/手机APP控制/220V供电
  • WiFi继电器网络远程控制SW01 天猫精灵语音/手机APP控制/220V供电
  • WiFi继电器网络远程控制SW01 天猫精灵语音/手机APP控制/220V供电
  • WiFi继电器网络远程控制SW01 天猫精灵语音/手机APP控制/220V供电
  • WiFi继电器网络远程控制SW01 天猫精灵语音/手机APP控制/220V供电
  • WiFi继电器网络远程控制SW01 天猫精灵语音/手机APP控制/220V供电

WiFi继电器网络远程控制SW01 天猫精灵语音/手机APP控制/220V供电

电视/空调/冰箱/洗衣机/洗碗机/电磁阀/门禁开关/干接点开关设备 浏览次数 : 1548

WiFi继电器网络远程控制SW01 天猫精灵语音/手机APP控制/220V供电

样机申请 资料下载 技术支持 在线购买

设备接线说明

DEVICE WIRING INSTRUCTIONS

*静态时触点处于断开的状态叫常开,静态时触点处于闭合的状态叫常闭。

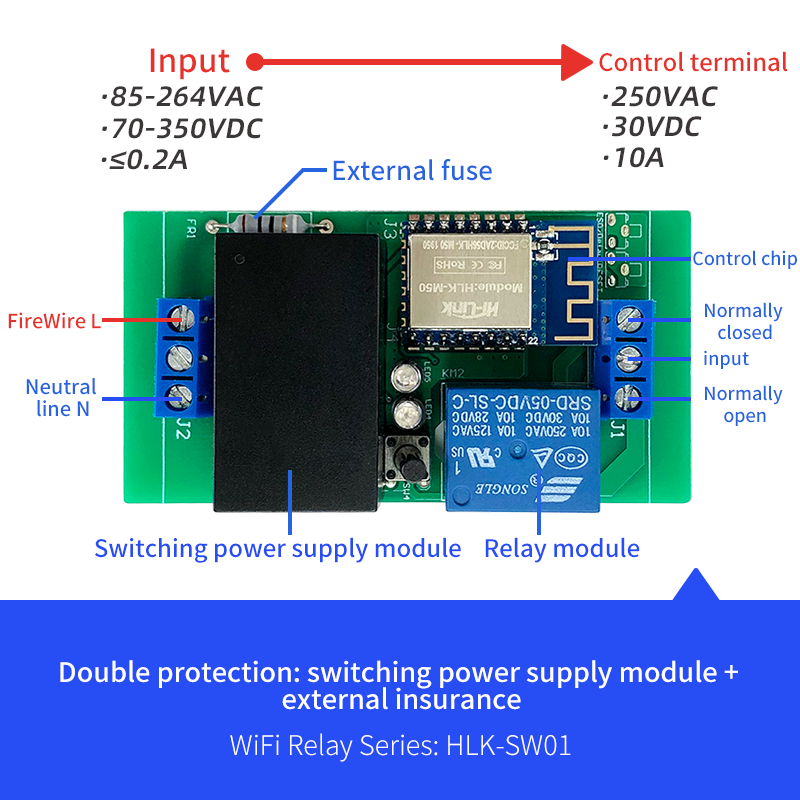

控制器与电器设备连接图

继电器触点负载:10A/250VAC、10A/125VAC、10A/30VDC 、10A/28VDC,继电器额定电压5VDC。

硬件说明

HARDWARE DESCRIPTION




控制器硬件参数

输入端电源

85-264VAC/70-350VDC

输入端电流

≤0.2A

继电器触点负载

10A-250VAC/125VAC/30VDC/28VDC

继电器额定电压

5VDC

M50控制芯片指示灯说明

指示灯效果

模块激活码无效

周期性快速闪亮2次

进入配网模式

通过APP为模块配网及绑定设备

连续慢闪(亮1s灭1s)

模块正尝试连接WiFi热点

连续快闪

模块正常尝试连接阿里云

常亮(亮 5s 短灭一次)

模块已连接上阿里云

遥控端(Ctrl)*

模块开启

Ctrl悬空或接TTL高电平(3.5-12VDC)

继电器开关指示灯说明

常亮

继电器打开状态

常灭

继电器关闭状态

按键说明

短按

继电器打开/关闭

长按6-10S

清除配网信息, 重新配网
