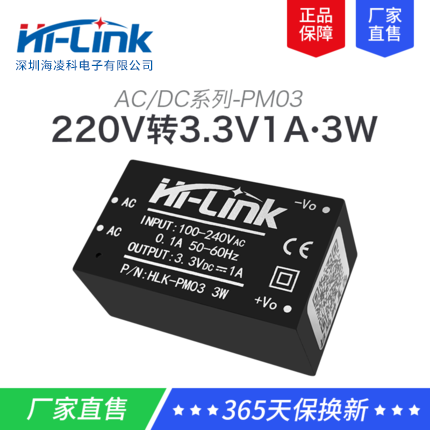

产品特征

PRODUCT FEATURES

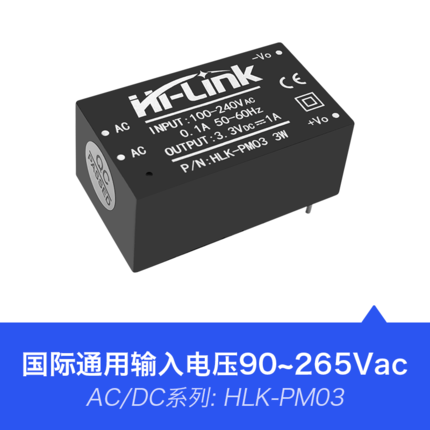

宽范围输入：85-264VAC/70-350VDC

输入输出隔离耐压3000VAC

空载功率消耗≤0.1W

工作温度范围：-25°C~+60°C

全封闭塑料外壳，符合UL94V-0级

良好的输出短路和过流保护并可自恢复

采用高品质环保防水导热胶灌封，防尘、防潮、 防震、阻燃

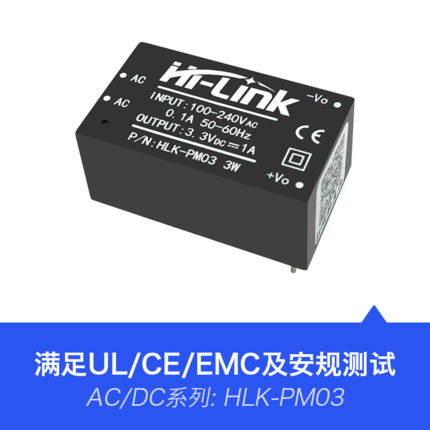

符合UL/CE/EMC及安规测试要求

可应用于医疗、工控、电力、仪器仪表、通信、铁路等 领域

输入电压与负载特性

INPUT VOLTAGE & LOAD CHARACTERISTICS

工作环境温度与负载特性

WORKING ENVIROUMENT TEMPERATURE & LOAD CHARACTERISTICS

典型应用电路

APPLICATION CIRCUIT

输入部分

Fuse/保险丝: 模块异常时保护电路(荐:0.5A/250Vac慢熔断)

Varistor/压敏电阻: 累积浪涌时保护模块(荐:10D561K)

C1/安规电容: 滤波，安全防护(EMC认证)(荐:0.1uF/275Vac)

L1/共模电感: EMI滤波(荐:感值10-15mH, 电流70-500mA)

*保险丝和压敏电阻为基本保护电路（必接）

*若需通过认证，安规电容和共模电感不可省略

输出部分

C2/滤波电容

滤波，添加此电容后，输出纹波可以控制在30mV内。

[荐]铝电解电容，容值100-220uF，耐压降额大于75%。

RL/负载

负载

*C2滤波电容可将输出纹波由原来的50mV降至30mV内。

安规特性

SAFTEY FEATURES

产品设计符合 UL/CE及安规认证要求。

(UL/CE 认证须客户自行完成)

安全与电磁兼容

输入端设计采用UL认证0.5A保险

PCB 板采用双面覆铜箔板制作，材料防火等级为94-V0级

安全标准符合UL1012，EN60950，UL60950

绝缘电压 I/P-O/P:2500Vac

绝缘电阻 I/P-O/P>100M Ohms/500Vdc 25℃ 70% RH

传导与辐射符合EN55011, EN55022 (CISPR22)

安全标准符合UL1012，EN60950，UL60950

静电放电 IEC/EN 61000-4-2 level 4 8kV/15kV

射频辐射抗扰 IEC/EN 61000-4-3 详见应用说明

温升安规设计

常温下本电源电容、主变换器等内表面温升最大不超过90℃；

外壳表面温升最大不超过 60℃。

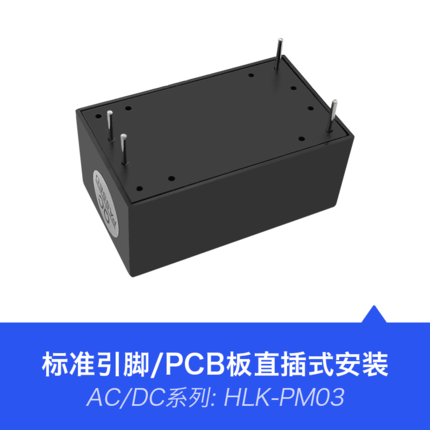

外形尺寸及重量

DIMENSIONS & WEIGHT
