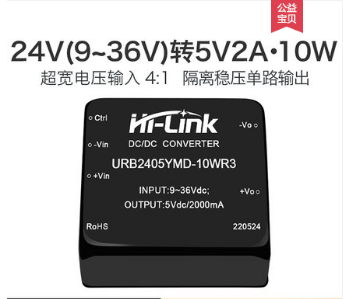

24V转5V10W稳压隔离电源模块URB2405YMD-10WR3 DC-DC降压直流电源
  • 24V转5V10W稳压隔离电源模块URB2405YMD-10WR3 DC-DC降压直流电源
  • 24V转5V10W稳压隔离电源模块URB2405YMD-10WR3 DC-DC降压直流电源
  • 24V转5V10W稳压隔离电源模块URB2405YMD-10WR3 DC-DC降压直流电源

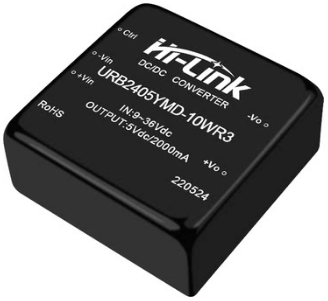

24V转5V10W稳压隔离电源模块URB2405YMD-10WR3 DC-DC降压直流电源

物联网等 浏览次数 : 43

样机申请 资料下载 在线购买

URB_YMD-10WR3系列选型

SELECTION OF POWER SUPPLY MODULE

10W,宽电压4:1输入,隔离稳压单路输出,DIP封装


国际标准引脚,PCB板直插安装


高转换效率,可达91%(Typ.)


超快启动,仅1mS(Typ.)


输出短路过流保护,可自恢复


全金属外壳,输出纹波低


工作温度范围-40℃~+85℃

产品型号输入电压输出电压/电流
URB2403YMD-10WR324V(9~36V)3.3V/2400mA
URB2405YMD-10WR35V/2000mA
URB2412YMD-10WR312V/833mA
URB2415YMD-10WR315V/666mA
URB2424YMD-5WR324V/416mA
URB4803YMD-10WR348V(18V~75V)3.3V/2400mA
URB4805YMD-10WR35V/2000mA
URB4812YMD-10WR312V/833mA
URB4815YMD-10WR315V/666mA
URB4824YMD-10WR324V/416mA
URB1D03YMD-10WR3110V(40~160V)3.3V/2400mA
URB1D05YMD-10WR35V/2000mA
URB1D12YMD-10WR312V/833mA
UURB1D15YMD-10WR315V/666mA
URB1D24YMD-10WR324V/416mA

*注意:图片不代表实际丝印,请以实物为准(支持定制型号/丝印)

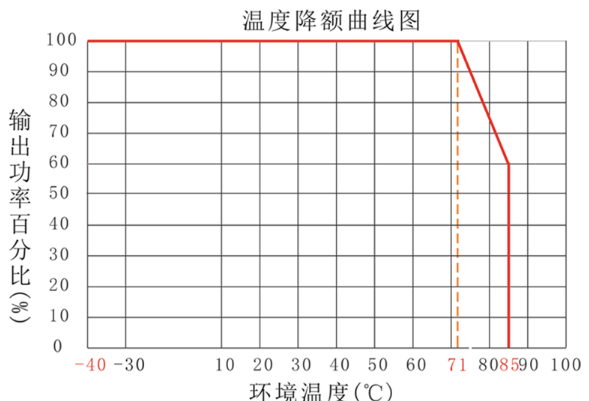

产品特性曲线

PRODUCT CHARACTERISTICS CURVE

/>

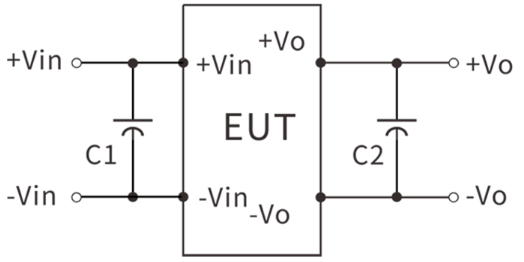

典型应用电路

APPLICATION CIRCUIT

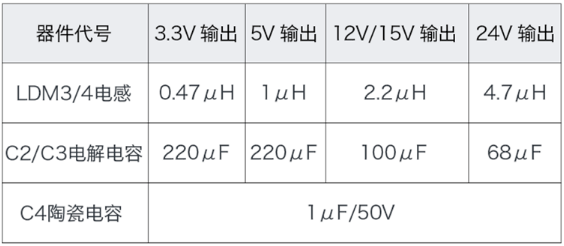

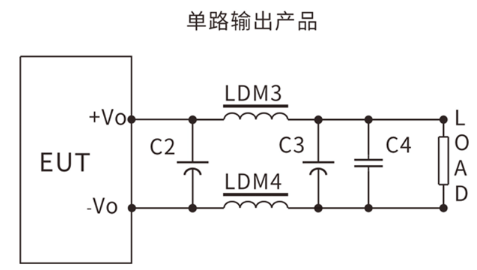

输出滤波外围推荐电路

对纹波&噪声要求一般时,外围推荐仅使用C2即可;
对纹波&噪声要求严格时,推荐使用上图电路。

注意:
1、C2、C3使用高频低阻电解电容,且总容量不可超过手册标注的最大容性负载,否则模块将无法正常启动。
2、容性负载时,必须保证3%的最小负载,否则会引起模块输出异常。

参数推荐:

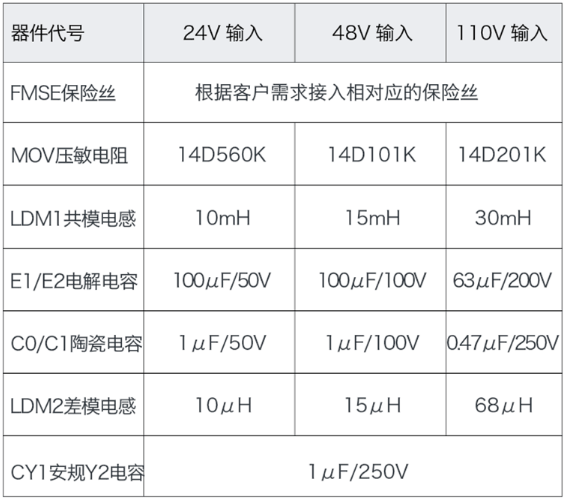

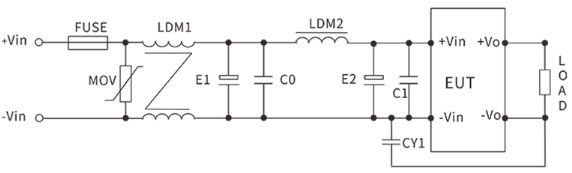

EMC外围推荐电路

参数推荐:以下为典型参数,实际请按使用环境相应调整

推荐测试电路

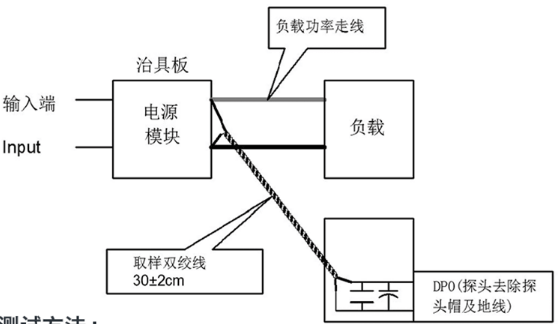

纹波&噪声测试:双绞线法 20MHz带宽

测试方法:
1、纹波噪声是利用12#双绞线链接,示波器贷款设置为20MHZ,100M带宽探头,且在探头端上并联0.1UF聚丙烯电容和47UF高频低阻电解电容,示波器采样使用SAMPILE取样模式
2、把电源输入端连接到输入电源,电源输出 通过治具板连接到电子负载,测试单独用30CM+-2CM取样线直接从电源输出端口取样。功率线根据输出电流的大小选取相应线径的带绝缘皮的导线(如上图所示)

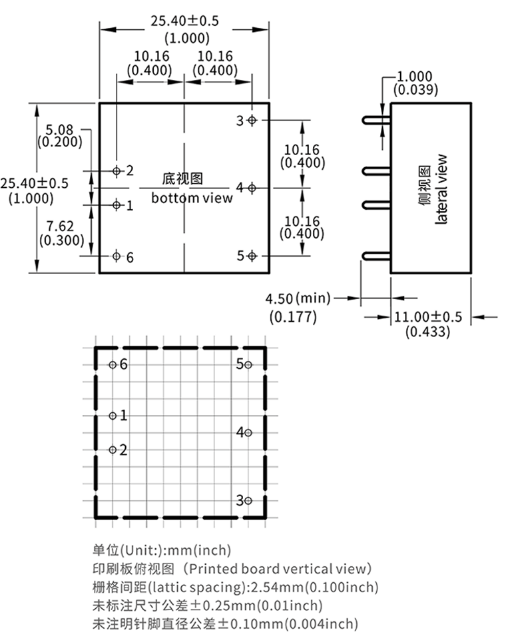

产品外形尺寸

DIMENSIONS

引脚说明:

1:+Vin输入正极;2:-Vin输入负极;3:Ctrl遥控端;
4:-Vo输出负极;5:NP空脚;6:+Vo输出正极

*注意:电源模块的各管角定义如与选型手册不符,应以实物标签上的标注为准。
