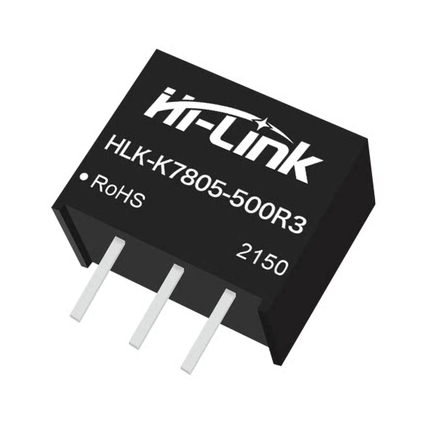

K78xx-500R3电源模块选型
SELECTION OF POWER SUPPLY MODULE
超宽电压输入,非隔离稳压单路输出
小型SIP-3封装,国际标准引脚
高转换效率,效率高达95%
支持负输出
输出短路过流保护
工作温度范围-40℃-+85℃
选型表
| 产品型号 | 输入电压(VDC)* | 输出 |
满截效率(%)Typ. 最小Vin/最大vn | 最大容性负载 (µF) | |
| 标准值(范围值) | 输出电压(VDC) | 最大输出电流(mA) | |||
| K7803-500R3 | 24(4.75-36) | 3.3 | 500 | 86/80 | 680 |
| K7805-500R3 | 24(6.5-36) | 5 | 500 | 90/84 | 680 |
| 12(7-31) | -5 | -300 | 80-81 | 330 | |
| K7809-500R3 | 24(12-36) | 9 | 500 | 93/90 | 680 |
| K7812-500R3 | 24(15-36) | 12 | 500 | 94/91 | 680 |
| 12(8-24) | -12 | -150 | 84/85 | 330 | |
| K7815-500R3 | 24(19-36) | 15 | 500 | 95/93 | 680 |
| 12(8-21) | -15 | -150 | 85/87 | 330 | |
| 注:"当输入电压超过30VDC时，输入端需外接22uF/50V的电解电容，以防电压尖峰造成模块损坏。 | |||||
输入特性
| 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|
| 空载输入电流 | 正输出 | - | 0.2 | 1.5 | mA |
| 反接输入 | 禁止 | ||||
| 输入滤波器类型 | 电容滤液 | ||||
输出特性
| 项目 | 工作条件 | Min. | Typ. | Max. | 单位 | |
|---|---|---|---|---|---|---|
| 输出电压精度 | 满载,输入电压范围 | K7803-500R3 | - | ±2 | ±4 | % |
| 其他型号 | - | ±2 | ±3 | |||
| 线性调节率 | 满载,输入电压范围 | - | ±0.2 | ±0.4 | % | |
| 负载调节率 | 标称输入电压,10%-100%负载 | 3.3/5 VDC输出 | - | ±0.6 | - | |
| 其他型号 | - | ±0.3 | - | |||
| 纹波&噪声* | 2OMHz带宽，标称输入电压，10%-100%负载 | - | 20 | 75 | mVp-p | |
| 温度漂移系数 | 工作温度-40℃~+85℃ | - | - | ±0.03 | %/℃ | |
| 瞬态响应偏差 | 标称输入电压，25%负载阶跃变化 | - | 50 | 250 | mV | |
| 瞬态恢复时间 | - | 0.2 | 1 | ms | ||
| 短路保护 | 标准输入电压 | 可持续,自恢复 | ||||
| 注:"1。纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《非隔离模块电源应用指南》; 2.在10%以下负载时，3.3V/5V输出的纹波&噪声最大值为150mVp-p,9V/12V/15V输出的纹波&噪声最大值为2%Vo. | ||||||
通用特性
| 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|
| 工作温度 | 见图1 | -40 | - | +85 | ℃ |
| 存储温度 | -55 | - | +125 | ||
| 引脚耐焊接温度 | 焊接时间: 10s (Max.) | - | - | +260 | |
| 存储湿度 | 无凝结 | 5 | - | 95 | %RH |
| 开关频率 | 标称输入电压，满载 | 550 | - | 850 | KHz |
| 平均无故障时间(MTBF) | MIL-HDBK-217F@25℃ | 2000 | - | - | K hours |
物理特性
| 外壳材料 | 黑色阻燃耐热塑料(UL94 V-o) |
| 封装尺寸 | 11.60×7.55× 10.16 mm |
| 重量 | 1.8g (Typ.) |
| 冷却方式 | 自然空冷 |
EMC特性
| EMI | 传导骚扰 | CISPR32/EN55032 CLASS B (推荐电路见图5-②) | |
| 辐射骚扰 | CISPR32/EN55032 CLASS B (推荐电路见图5-②) | ||
| EMS | 静电放电 | IEC/EN 61000-4-2 Contact ±4Kv | perf.Criteria B |
| 辐射抗扰度 | IEC/EN 61000-4-3 10V/m | perf.Criteria A | |
| 脉冲群抗扰度 | IEC/EN 61000-4-4 ±1KV (推荐电路见图5-①) | perf.Criteria B | |
| 浪涌抗扰度 | IEC/EN 61000-4-5 line to line ±1KV(推荐电路见图5-①) | perf.Criteria B | |
| 传导骚扰抗扰度 | IEC/EN 61000-4-6 3Vr.m.s | perf.Criteria A | |

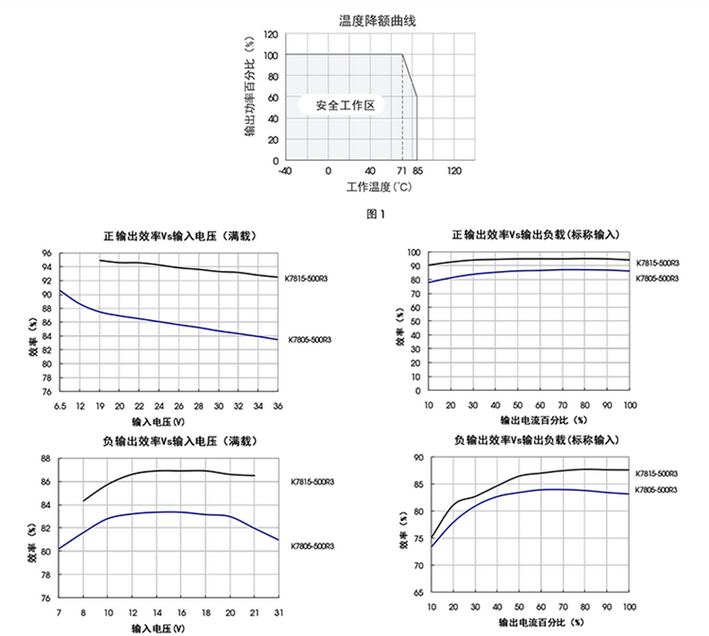

产品特性曲线
设计参考

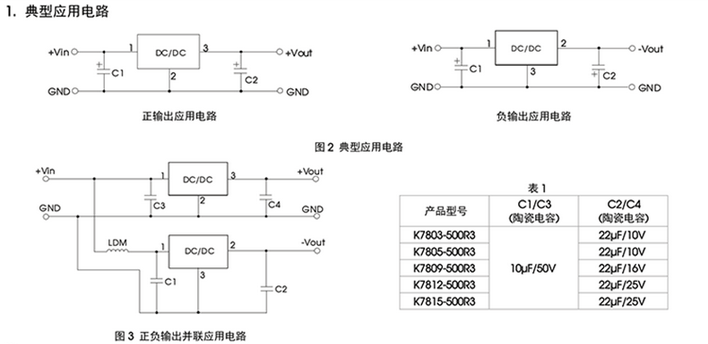

注:
1.在一般情况下，可视产品的使用环境外接电容C1和C2(C3和C4)，且电容位置要靠近产品的引脚端;
2.C1和C2(C3和C4)的容值参考表1，可根据需要适当加大，也可以使用低ESR的钽电容和电解电容;
3.当产品用于图3所示的应用电路时，建议增加电感LDM以减小产品相互间的干扰，LDM推荐值为10µH;
4、此产品不支持热播拔,输出端不能并联使用;
5.若需要进一步减小输出纹液，可在输出端外接一个“LC”滤波网络，L推荐值为10µH-47µH，如图4所示。

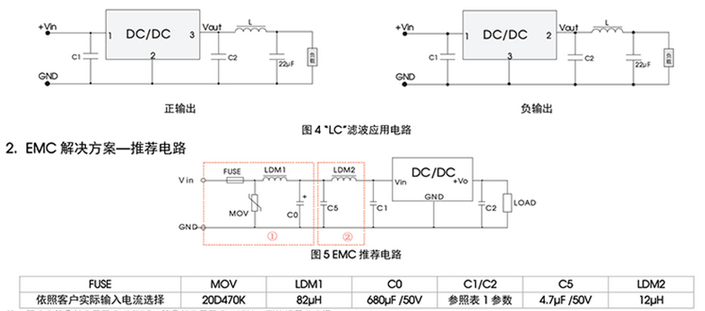

注:图5中第①部分用于EMS测试;第②部分用于EMI滤波。可依据需求选择。

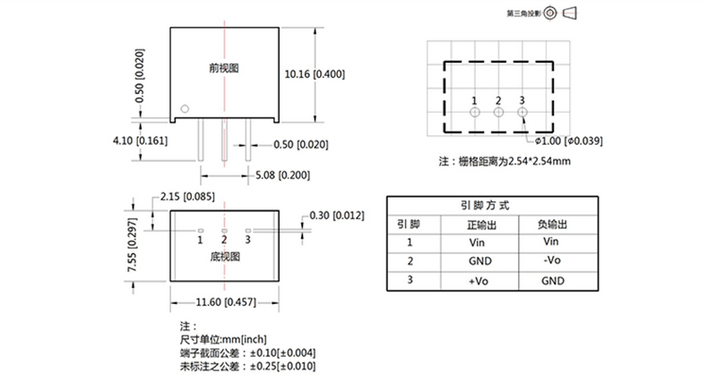

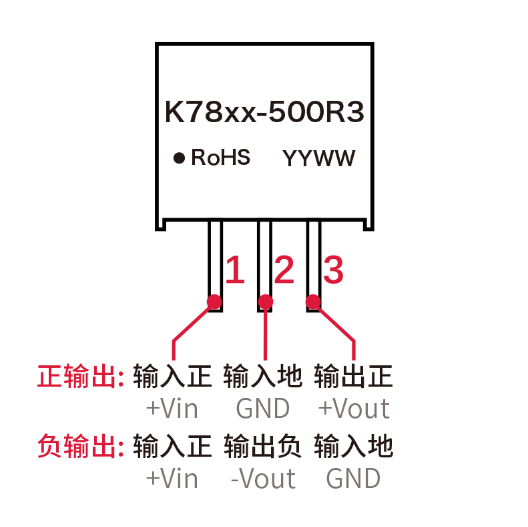

外观尺寸、建议印刷版图
注:
1.包装信息请参见《产品出货包装信息》，包装包编号:58210074;
2最大容性负载均在输入电压范围、满负载条件下测试;
3.除特殊说明外，本手册所有指标都在Ta=25℃，湿度<75%RH，标称输入电压和正输出额定负载时测得;
4.本手册所有指标的测试方法均依据本公司企业标准;
5.我司可提供产品定制,具体需求可直接联系我司技术人员;
6.产品涉及法律法规:见“产品特点”、“EMC特性”;
7.我司产品报废后需按照ISO14001及相关环境法律法规分类存放，并交由有资质的单位处理。
