AC/DC-3W电源模块选型表
MULTIPLE SPECIFICATIONS AVAILABLE
国际通用电压85-264VAC/70-350VDC 3W 微型电源模组，稳压单路输出
| 产品型号 | 输出功率 | 输出电压 | 输出电流 |
| HLK-PM03 | 3W | 3.3V | 909mA |
| HLK-PM01 | 3W | 5V | 600mA |
| HLK-PM09 | 3W | 9V | 333mA |
| HLK-PM12 | 3W | 12V | 250mA |
| HLK-PM15 | 3W | 15V | 200mA |
| HLK-PM24 | 3W | 24V | 125mA |

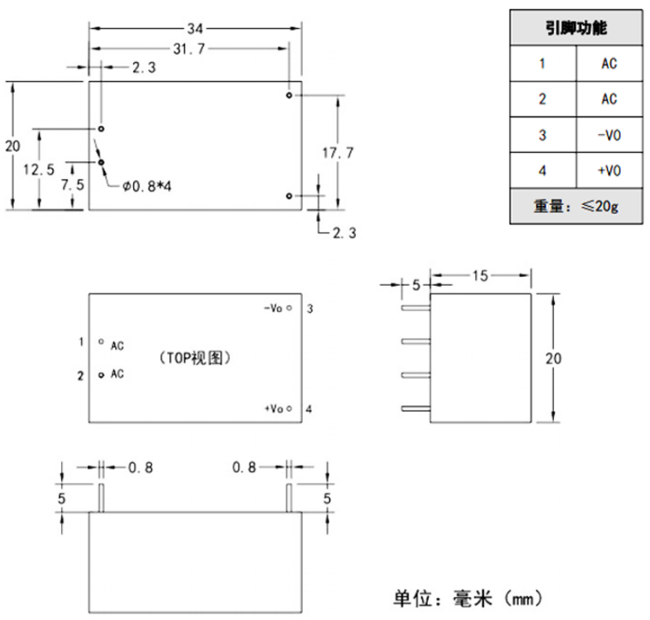

| *同一系列产品尺寸和引脚封装一致 | |||
| *模块外观尺寸30×20×15mm(+-0.5mm) | |||
宽范围输入：85-264VAC/70-350VDC
输入输出隔离耐压3000VAC
空载功率消耗≤1.0W
工作温度范围：-25℃~+60℃
全封闭塑料外壳，符合UL94V-0级
良好的输出短路和过流保护并可自恢复
采用高品质环保防水导热胶灌封，防尘、防潮、防震、阻燃
符合UL/CE/EMC及安规测试要求
可应用于医疗、工控、电力、仪器仪表、通信、铁路等领域

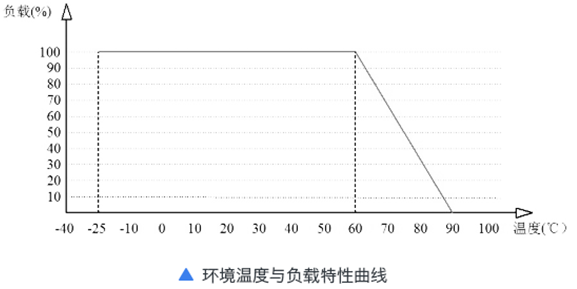

工作温度-25~+75℃
存储温度-40~+85℃
相对湿度10~90%RH
散热方式自然冷却
大气压力80~160Kpa
海拔高度≤2000m
振动震动系数10~500Hz，2G10min./1-cycle60min.each along X,Y,Z axes满足二级公路运输要求
输入特性(常温测试)
额定输入电压90-245VAC
输入电压范围85-264VAC/70-350VDC
最大输入电压≤270VAC
输入电压≤0.2A
浪涌电流≤10A
输入缓启动≤50mS
外接保险推荐值0.5A/250VAC慢断保险管
输入电压效率≥69%/70%(110/220VAC)
热插拔不支持
输出特性
电压调整+-0.2%
负载调整率+-0.5%
开关机过冲幅度5mS(115VAC)/60ms(220VAC)
输出短路保护≤5%V0
纹波&噪声≤70mVp-p(Tpy:50)

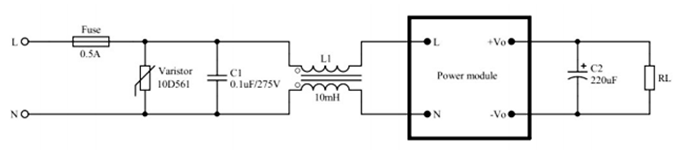

输入部分
Fuse/保险丝:模块异常时保护电路(荐：0.5A/250Vac慢熔断)
Varistor/压敏电阻：累计浪涌时保护模块(荐：10D561K)

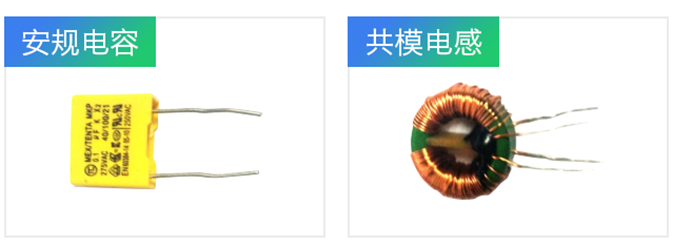

C1安规电容：滤波，安全防护(EMC认证)(荐：0.1uF/275Vac)
L1/共模电感：EMI滤波(荐：感值10-15mH，电流70-500mA)
*保险丝和压敏电阻为基本保护电路(必接)
*若需通过认证，安规电容和共模电感不可省略
输出部分
C2/滤波电容：滤波，添加此电容后，输出纹波可以控制在30mV内。
[荐]铝电解电容，容值100-220uF，耐压降额大于75%。
RL/负载：负载。
*C2滤波电容可将输出纹波由原来的50mV降至30mV内。
产品设计符合UL/CE及安规认证要求。(UL/CE认证须客户自行完成)
安全与电磁兼容
输入端设计采用UL认证0.5A保险
PCB板采用双面覆铜箔板制作，材料防火等级为94-V0极
安全标准符合UL1012，EN60950，UL60950
绝缘电压I/P-O/P:2500Vac
绝缘电阻I/P-O/P>100M Ohms/500Vdc 25℃ 70% RH
传导与辐射符合EN55011，EN5022(CISPR22)
安全标准符合UL1012，EN60950,UL60950
静电放电 IEC/EN 61000-4-2 Level 4 8kV/15kV
射频辐射抗扰 IEC/EN 61000-4-3 详见应用说明
温升安规设计
常温下本电源电容、主变换器等内表面温升最大不超过90℃；
外壳表面温升最大不超过60℃。
产品设计符合UL/CE及安规认证要求。
(UL/CE认证须客户自行完成)
