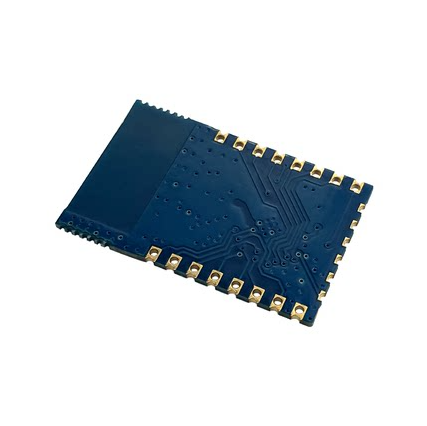

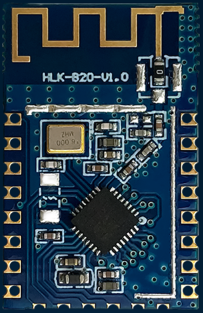

B20串口TTL转BLE蓝牙模块4.2 小尺寸低功耗无线串口透传蓝牙模块
  • B20串口TTL转BLE蓝牙模块4.2 小尺寸低功耗无线串口透传蓝牙模块
  • B20串口TTL转BLE蓝牙模块4.2 小尺寸低功耗无线串口透传蓝牙模块

B20串口TTL转BLE蓝牙模块4.2 小尺寸低功耗无线串口透传蓝牙模块

浏览次数 : 153

样机申请 资料下载 在线购买

BLE蓝牙4.2串口/蓝牙透传

体积小/功耗低/连接方便/传输快


TTL转蓝牙双向透传/BLE4.2


宽幅供电电压0.9-3.6V


支持透传和AT命令模式


设备无需配对,连接即用


提供测试工具和使用文档,
以及测试用APP

产品特征

PRODUCT FEATURES

高速ARM9E内核MCU

2.4G/1T1R,BLE 4.2

16Ok编程空间,20KB RAM

超低供电电压,宽电压供电0.9-3.6V

支持宽电压2.5V ~3.6V,单电源供电

丰富外设接口:SPI/I2C/ADC/UART/PWM/GPIO

高速10位多通道ADC,并支持内部滤波

技术规格

TECHNICAL SPECIFICATIONS

网络参数

蓝牙规范BLE 4.2

信道数2.4g: 1-14

频率范围2.4-2.4835GHz

发射功率4dBm

接收灵敏度-96dbm

接收功率5.1ma

发送功率4.5ma

接口类型SPI/I2C/ADC/UART/PWM/GPIO

天线

天线类型板载天线/外接天线(默认板载天线)

硬件参数

工作电压0.9-3.6V

模板尺寸25×16×1.5mm

串口波特率1200~921600bps

其它参数

状态指示灯状态指示

环境标准工作温度:-40-125℃
工作湿度:10%-90%RH(不凝结)
存储温度:-40-90℃
存储湿度:5%-90%RH(不凝结)

其它性能频段带宽可选:1MHz

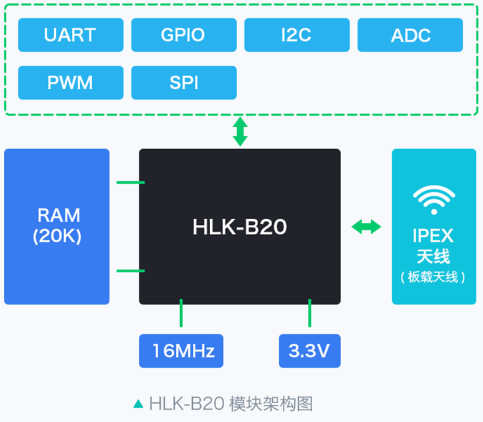

产品结构图

PRODUCT STRUCTURE

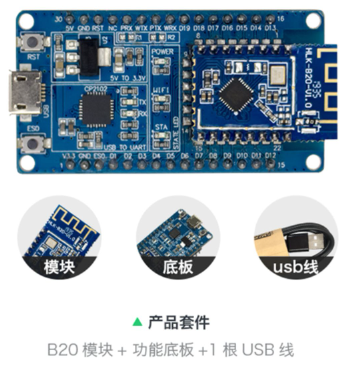

测试套件

TEST SUITE

测试板套件主要用来测试HLK-B20的蓝牙和串口的数据传输功能。
