HLK-ESP8266 串口转WiFi智能无线模块

浏览次数 : 1358

Tensilica L106芯片方案/支持STA/AP/STA+AP工作模式/支持Smart Config功能(airkiss/esp-touch)/2ms内唤醒,连接并传递数据包

样机申请 资料下载 技术支持 在线购买

产品特征

PRODUCT FEATURES

支持802.11b/g/n协议

内置Tensilica L106 超低功耗32位微型 MCU,主频支持 80 MHz 和 160 MHz, 支持 RTOS

内置 10 bit 高精度 ADC

内置 TCP/IP 协议栈

内置TR开关、balun、LNA、功率放大器和匹配网络

内置 PLL、稳压器和电源管理组件,802.11b 模式下+20 dBm的输出功率

A-MPDU 、 A-MSDU的聚合和0.4s保护间隔

WiFi@2.4 GHz,支持WPA/WPA2安全模式

支持STA/AP/STA+AP工作模式

支持Smart Config功能(airkiss、esp-touch)

待机状态消耗功率小于1.0mW

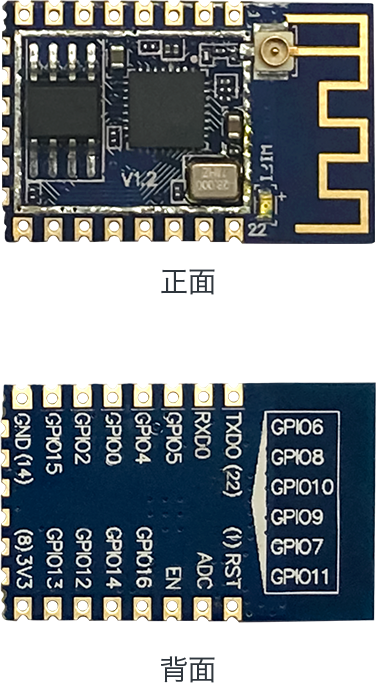

产品图片

PRODUCT PICTURES

硬件说明

HARDWARE DESCRIPTION

插针说明

编号功能说明
1RST说明
2ADCA/D转换结果:
输入电压范围 0~1V
取值范围0~1024
3EN使能,高电平工作
4GPIO16接RST管脚时可做deep sleep唤醒
5GPIO14SPI_CLK
6GPIO12SPI_MISO
7GPIO13SPI_MOSI; UART0_CTS
8VCC电源 3.3V
9CS0片选
10MISO从机输出主机输入
11GPIO9GPIO9
12GPIO10GPIO10
13MOSIMOSI
14SCLK时钟
15GND公共地
16GPIO15MTDO; SPICS; UART0_RTS
17GPIO2GPIO2; UART1_TXD
18GPIO0GPIO0
19GPIO5GPIO5
20GPIO4GPIO4
21RXD0UART0_RXD; GPIO3
22TXD0UART0_TXD; GPIO1


引脚模式

模式GPIO电平GPIO0电平GPIO2电平
UART下载001
Flash Boot011


接口说明

接口名称管脚说明
SPI接⼝GPIO12(MISO),GPIO13 (MOSI), GPIO14(CLK), GPIO15(CS)可外接4SPI Flash、 显⽰屏和MCU等
PWM接⼝GPIO12(R), GPIO15(G), GPIO13(B)可用来控制彩灯,蜂鸣 器,继电器及电机等
IR接⼝GPIO14(IR_T), GPIO5(IR_R)IR Remote Control4 接口由软件实现,接口 使用NEC编码及调制 解调,采用38KHz的 调制载波
I2C接⼝GPIO14(SCL),GPIO2(SDA)接传感器及显示屏
UART接⼝UART0:TXD(U0TXD),RXD(U0RXD),GPIO15(RTS),GPIO1 3(CTS)UART1: GPIO可外接 UART 接口的设备 备。
I2S 接⼝I2S 输入:GPIO12(I2SI_ DATA);GPIO13(I2SI_BCK); GPIO14(I2SI _WS);主要⽤于音频采集、处理和传输。

I2S 输出 :GPIO15(I2SO _BCK);GPIO3(I2SO_DAT A);GPIO2(I2SO_WS )


其他接口说明

内置MCU说明

ESP8266EX内置Tensilica L106 超低功耗 32 位微型 MCU,带有16 位精简模式,主频支持80MHz 和 160 MHz,⽀持 RTOS。目前 WiFi 协议栈只⽤了 20%的 MIPS,其他的都可以用来做应用开发。MCU 可通过以下接口和芯片其他部分协同⼯作:

1.连接存储控制器、也可以用来访问外接闪存的编码 RAM/ROM 接口 (iBus)

2.同样连接存储控制器的数据 RAM 接口 (dBus)

3.访问寄存器的 AHB 接口

内置SRAM与ROM

ESP8266EX芯片⾃身内置了存储控制器,包含 ROM和SRAM。MCU 可以通过iBus、dBus 和 AHB 接口访问存储控制器。这些接口都可以访问 ROM 或 RAM 单元,存储仲裁器以到达顺序确定运行顺序。

基于目前乐鑫的 Demo SDK 的使用SRAM 情况,用户可用剩余SRAM 空间为:RAM size < 36kB(station模式下,连上路由后,heap+data 区大致可用 36KB左右。)目前ESP8266EX片上没有 programmable ROM,用户程序存放在 SPI Flash 中。

SPI Flash

当前ESP8266EX芯片支持使用SPI接口的外置 Flash,理论上最大可支持到16 MB的SPI flash。目前该模组外接的是4MB的SPI Flash。

建议Flash 容量:1 MB-16MB。支持的 SPI 模式:支持 Standard SPI、Dual SPI、DIO SPI、QIO SPI,以及Quad SPI 。

注意,在下载固件时需要在下载工具中选择对应模式,否则下载后程序将无法得到正确的运行。

晶振

目前晶体40M,26M 及24M均支持,使⽤时请注意在下载工具中选择对应晶体类型。4.5V~5.5V。晶振输入输出所加的对地调节电容 C1、C2 可不设为固定值,该值范围在 6pF~22pF,具体值需要通过对系统测试后进行调节确定。

基于目前市场主流晶振的情况,⼀般26Mhz 晶振的输入输出所加电容 C1、C2 在10pF以内;⼀般40MHz 晶振的输入输出所加电容10pF<C1、C2<22pF。选用的晶振自身精度需在±10PPM。晶振的工作温度为-20℃- 85℃。

晶振位置尽量靠近芯片的XTAL Pins (走线不要太长),同时晶振走线须用地包起来良好屏蔽。输入输出走线不能打孔走线,即不能跨层。晶振的输入输出走线不能交叉,跨层交叉也不行。晶振的输入输出的 bypass电容请靠近芯片左右侧摆放,尽量不要放在⾛线上。

功能说明

FUNCTION DESCRIPTION

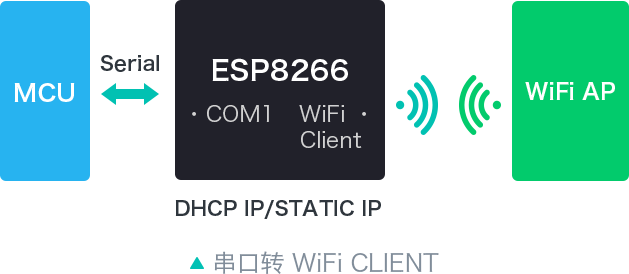

模块功能可以分为两大模式:串口转 WiFi STA 和串口转 WiFi AP。



·该模式下,WAN、LAN 功能关闭,通过设置,将COM1的数据与WiFi 的数据相互转换。

·WiFi CLIENT可以配置为动态 IP 地址(DHCP),也可配置为静态IP地址(STATIC)。

·WiFi安全方面支持目前所有的加密方式。

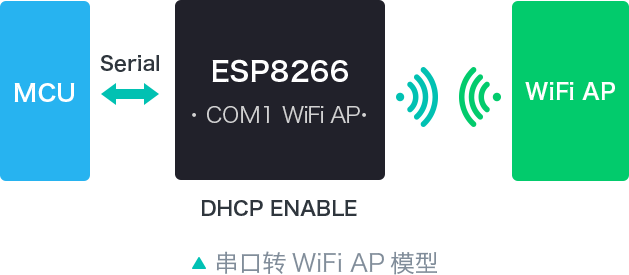

·该模式下(AP模式),WAN、LAN 功能关闭,通过设置,将COM1的数据与WiFi 的数据相互转换。

·WiFi设备能连接到产品,成为 WiFi局域网下的设备。

·WiFi安全方面支持目前所有的加密方式。

串口工作状态转换

模块将串口的工作状态定义为2种模式:透传模式、AT 指令模式。正常上电后,模块自动进入AT指令模式。

AT指令模式进入透传模式方法:

发送AT指令:AT+CIPMODE=1(使能透传模式)

·在使能透传模式之后需要发送 AT+CIPSEND 指令才能发送透传数据。

·透传模式进入AT指令模式步骤:

1.退出发送数据: 在透传发送数据过程中,若识别到单独的⼀包数据 “+++”,则退出透传发送。

·如果使⽤键盘打字输⼊“+++”,可能耗时太久,不被认为是连续的三个“+”,建议使⽤串⼝⼯具⼀次性发送“+++”,并请注意不要携带空格或换⾏符等不可见字符。
·之后,请⾄少间隔1秒,再发下⼀条AT指令

2.发送AT指令:AT+CIPMODE=0(退出透传模式)

产品的串口/网络数据转换分为4种模式:TCP Server、TCP Clinet、UDP Server、UDP Client。

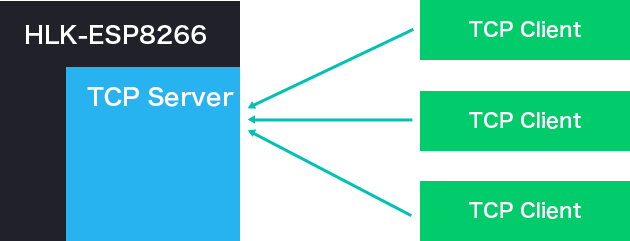

TCP Sercer



·该模式下,模块监听指定的端口,等待TCP Client 连接,连接上后,所有 TCP 数据直接发送到串口端,串口端的数据发送到所有的TCP Client端。

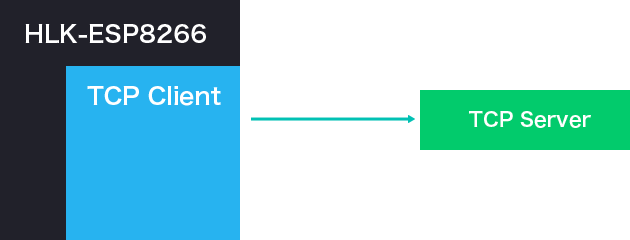

TCP Client



·该模式下,模块连接指定的域名/IP、端口。所有从TCP Server端发送来的数据直接发送到串口端,串口端的数据发送到 TCP Server 端。

·网络异常会导致产品主动重连。TCP主动重连可用的情况下,TCP Server 主动断开连接,产品会立即主动重连,否则模块不会重连。

UDP Server



·该模式下,模块打开本地的指定端口,一旦收到发往该端口的数据,模块会将数据发到串口,并记录远端的IP、端口。模块只会记录最后一次连接上的远端信息。串口收的数据会直接发送到已记录的远端IP、端口。

UDP Client



·该模式下,模块直接将串口数据发送到指定的 ip、port。从服务端返回的数据将会发给串口端。


无线标准

IEEE 802.11n/g/b

无线传输速率

11n:最高可达150Mbps
11g:最高可达54Mbps
11b:
最高可达11Mbps

频率范围

2.412-2.484GHZ

发射功率

14-19DBM

接口类型

UART、I2C、PWM、GPIO/PWM、ADC、SPI、I2S

天线

天线类型

外接天线(如有板载需求资讯客服)

功能参数

WiFi无线模式

STA/AP/STA+AP

WDS功能

支持WDS无线桥接

无线安全

64/128/152WEP加密

WPA-PSK/WPA2-PSKWPA/WPA2安全机制

网络管理

远程WEB管理
配置文件导入与导出
WEB软件升级

固件升级

本地串口

网络协议

IPv4,TCP/UDP/FTP/HTTP

用户配置

AT+指令集, Android 终端, Smart Link 智能配置 APP

其它参数

工作电压

标准3.3V 适用3.0-3.6V

工作电流

平均值80mA

环境标准

工作温度:-40-80

工作湿度:10%-90%RH(不凝结)

存储温度:-40-40

存储湿度:5%-90%RH(不凝结)

TCP Client

4个

GPIO驱动能力

15ma(Max)

尺寸

24 × 16mm
