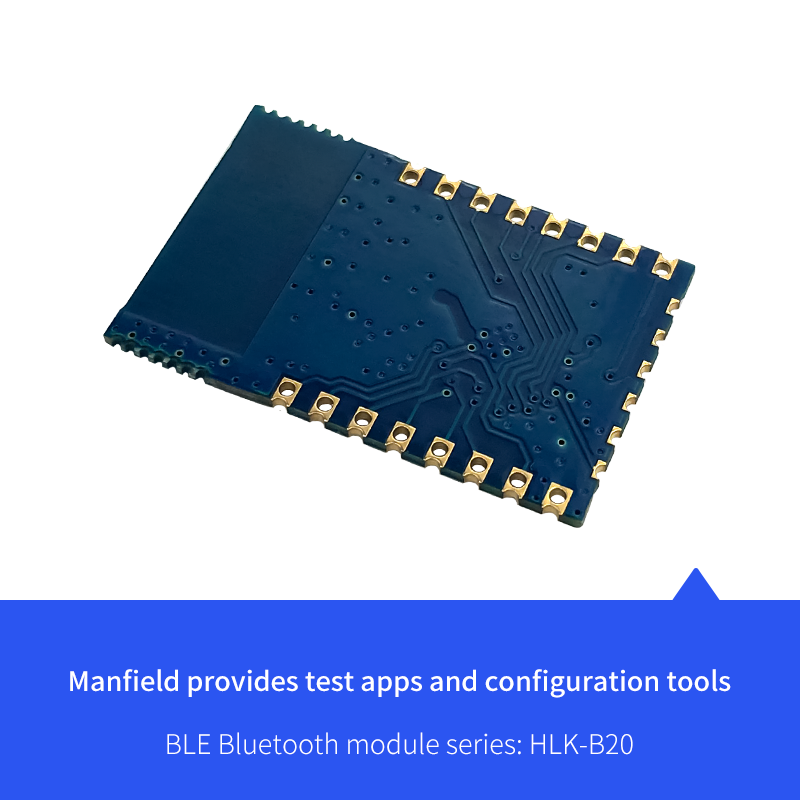

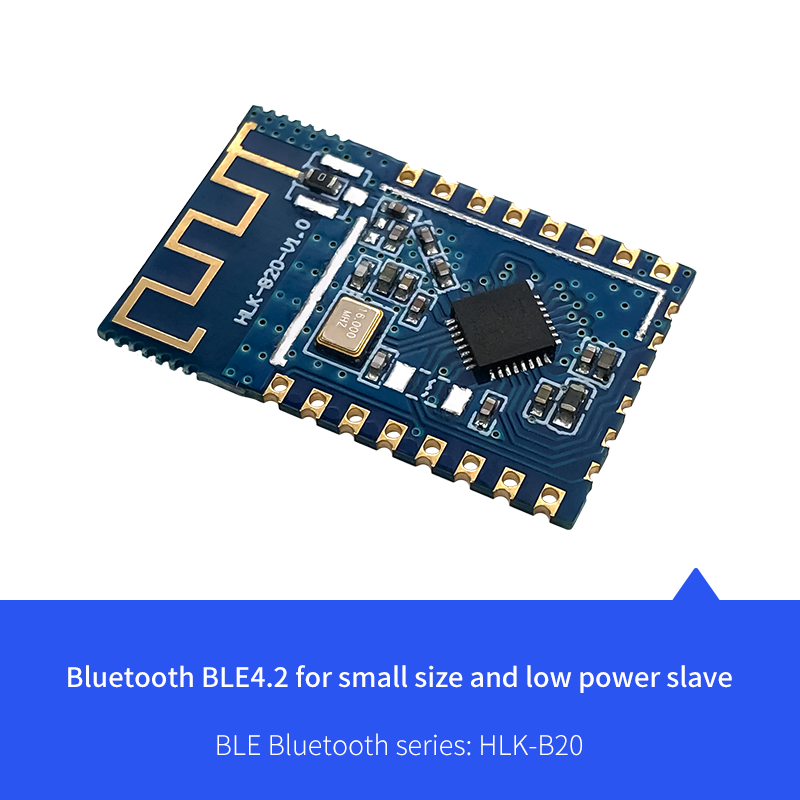

HLK-B20 串口TTL转BLE蓝牙模块4.2
  • HLK-B20 串口TTL转BLE蓝牙模块4.2
  • HLK-B20 串口TTL转BLE蓝牙模块4.2
  • HLK-B20 串口TTL转BLE蓝牙模块4.2
  • HLK-B20 串口TTL转BLE蓝牙模块4.2
  • HLK-B20 串口TTL转BLE蓝牙模块4.2

HLK-B20 串口TTL转BLE蓝牙模块4.2

智能家居/智能网关/消费电子 浏览次数 : 1671

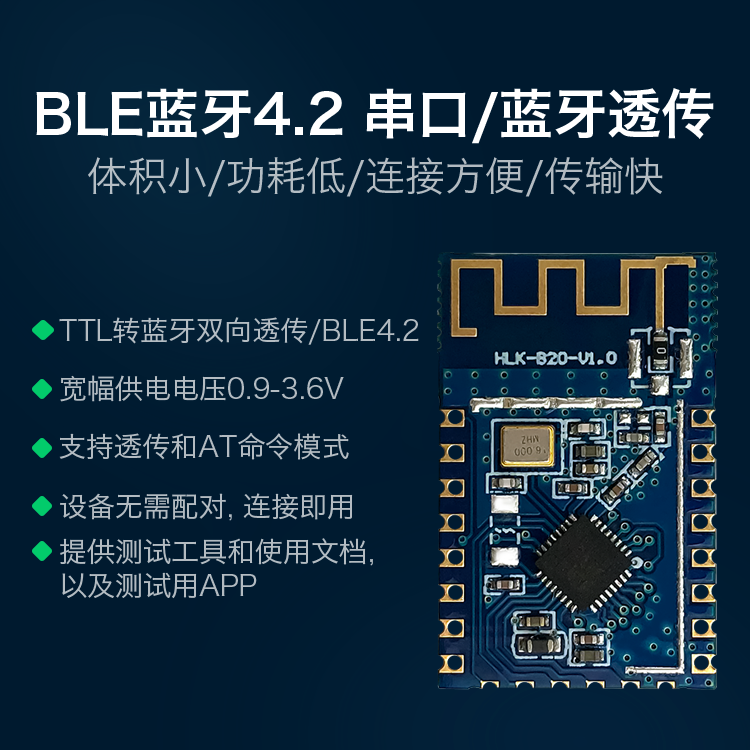

B20串口TTL转BLE蓝牙模块4.2 小尺寸低功耗无线串口透传蓝牙模块

样机申请 资料下载 技术支持 在线购买

产品特征

PRODUCT FEATURES

高速 ARM9E内核MCU

2.4G/1T1R, BLE 4.2

160k 编程空间,20KB RAM

超低供电电压,宽电压供电0.9-3.6V

支持宽电压2.5V ~ 3.6V,单电源供电

丰富外设接口:SPI/I2C/ADC/UART/ PWM/GPIO

高速 10 位多通道 ADC,并支持内部滤波

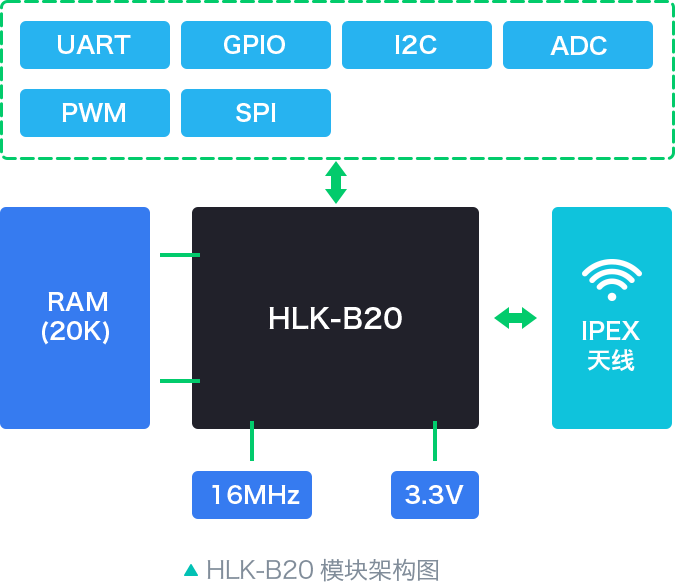

产品结构图

PRODUCT STRUCTURE

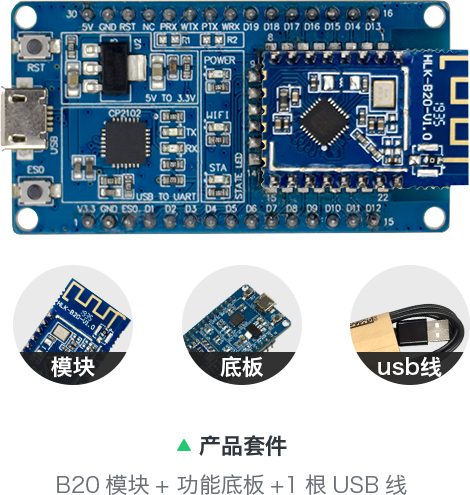

测试套件

TEST SUITE

测试板套件主要用来测试HLK-B20的蓝牙和串口的数
据传输功能。


*安卓端可直接安装我司提供的APP Demo进行测试,苹果端可   用nrfconnect测试;
*蓝牙模块的GPIO&PWM接口未开发,如需要请联系技术定制;
*产品参数配置及参数说明,下单后请咨询客服领取。


网络参数

BLE 4.2

信道数

2.4g:1-14

频率范围

2.4-2.4835GHZ

发射功率

4dBm

接收灵敏率

-96dbm

接收功率

5.1ma

发送功率

4.5ma

接口类型

SPI/I2C/ADC/UART/PWM/GPIO

天线

天线类型

板载天线/外接天线(默认发板载天线)

硬件参数

工作电压

0.9~3.6V

模块尺寸

25×16×1.5mm

串口波特率

1200~921600bps

其它参数

状态指示灯

状态指示

环境标准

工作温度:-40-125

工作湿度:10%-90%RH(不凝结)

存储温度:-40-90

存储湿度:5%-90%RH(不凝结)

其他性能

频段带宽可选:1MHz
