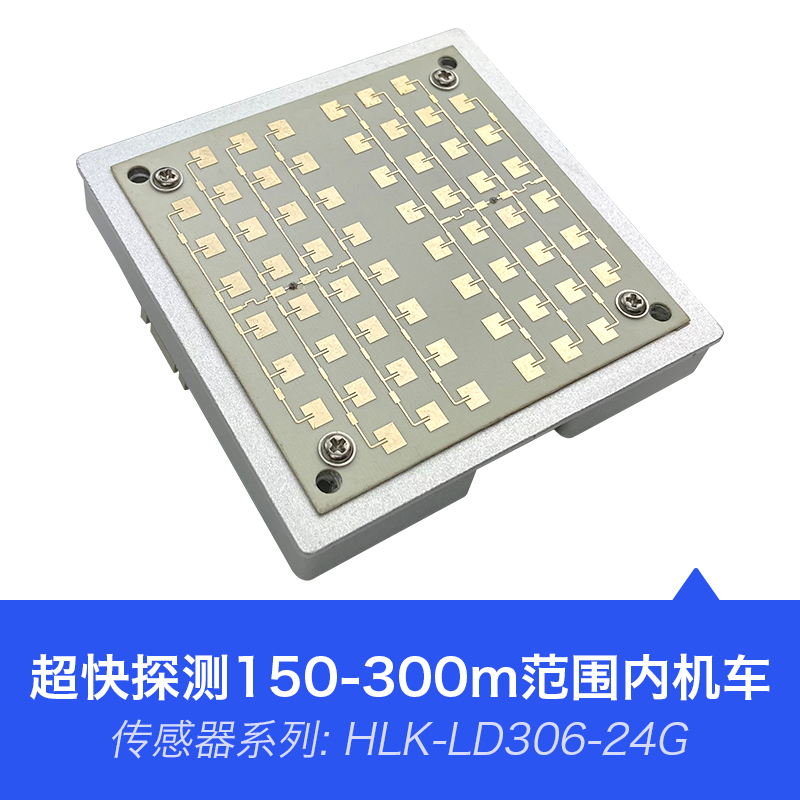

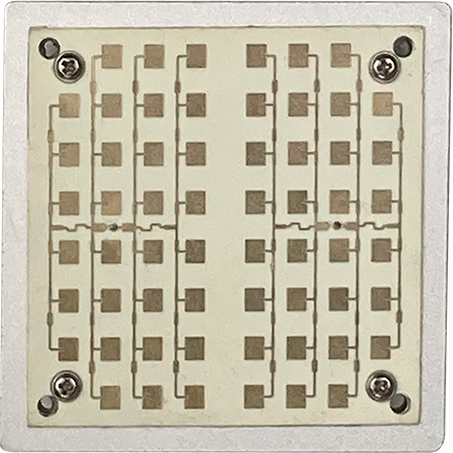

24G毫米波测速雷达LD306车辆测速雷达传感器高灵敏远距离高速测速

雷达测速仪/速度反馈仪/车辆测速/超速抓拍/厂区测速 浏览次数 : 1711

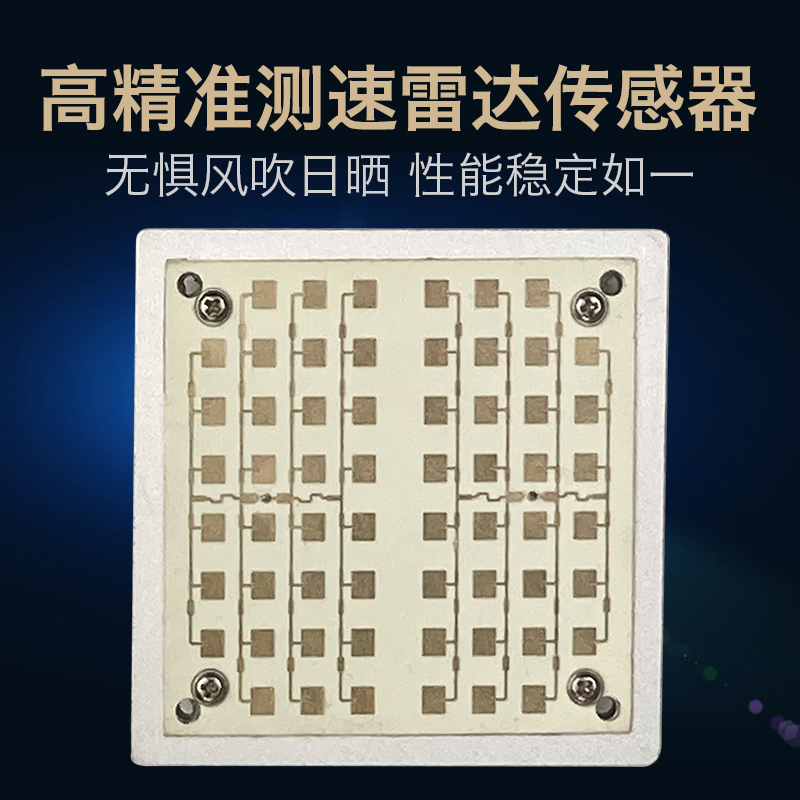

24G毫米波测速雷达传感器

样机申请 资料下载 在线购买

传感器系列: HLK-LD306-24G

24G毫米波测速雷达模块

范围10~250km/h|水平12°|垂直24°|精度1km/h

产品说明

PRODUCT DESCRIPTION

HLK-LD306-24G物联网毫米波雷达模块,其可用于检测车辆运动速度的雷达模块,可通过串口连续上报车辆速度信息,且不受温度、湿度、气流、灰尘、噪声、亮暗等影响,抗干扰能力强,可穿透亚克力、玻璃、塑料以及薄的其它非金属材料。

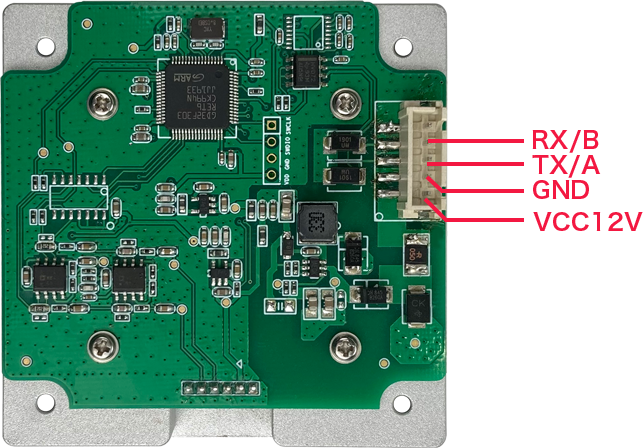

*接口为间距2.54mm 的5pin带锁扣端子

产品特征

- 发射频率:24~24.25GHz
- 发射功率:40dBm
- 工作电流/电压:5mA/12V

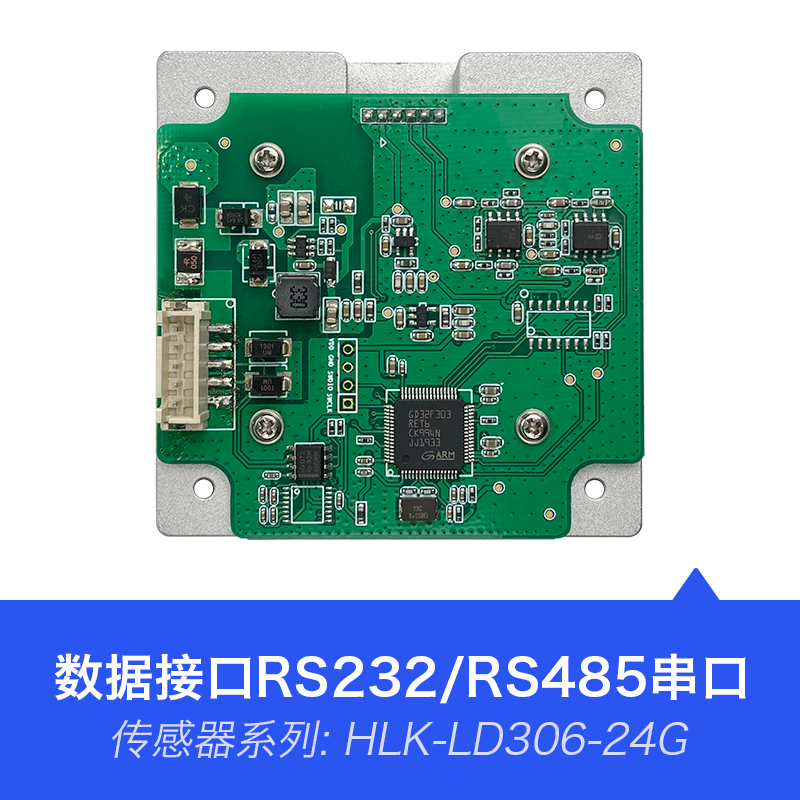

-  接口类型:TTL串口/RS485
- 数据格式:9600,8,n,1
- 响应时间:≥60ms

- 探测范围:10~250km/h
- 探测距离:150m/300m
- 探测角度:水平12°/垂直24°
- 探测精度:1km/h
- 工作温度:-20℃~60℃
- 尺寸:40.8*31.1mm

通信协议

通信配置

485串口,默认波特率9600,数据位8,停止位1,无检验位。模块默认为自动上报模式,通电状态下连续上报车辆的行驶速度。

通信格式

A.上行数据(模块发送)

字阈帧头长度地址速度调试数据校验
字节数211261
内容55A50AD3XXXX...XXXX

*数据说明

上报数据信息,上报间隔可设60ms-2s,默认400ms,字阀解析如下
- 长度:除帧头及校验字节外的字节数,0×0A,固定字节;
- 地址:0×D3,固定字节;
- 速度:单位km/h,占2字节,高位在前;
- 调试数据:目调试信息,占6字节;
- 校验:和校验,除校验字阈外所有字节和,并取低8 位,占1字节。

eg:
55 A5 0A D3 00 58 00 01 01 4C 01 01 7F
可得:车速为88km/h。

A.下行数据(模块接收)

字阈帧头地址命令号命令参数校验帧尾
字节长度211212
内容BAAB00XXXX0055BB

*数据说明

帧头:固定2 字节,0xBAAB
- 地址:0x00,固定字节;
- 命令号:设置参数命令编号,占1字节;
- 命令参数:设置参数值,占2 字节;
- 校验:无校验,0x00,固定字节;
- 帧尾:固定2 字节,0x55BB;
- 设置成功返回:0D 0A 77 72 69 74 65 20 6F 6B 0D 0A
即ASII 码“回车+ write ok + 回车”
*参数设置命令表详见规格书

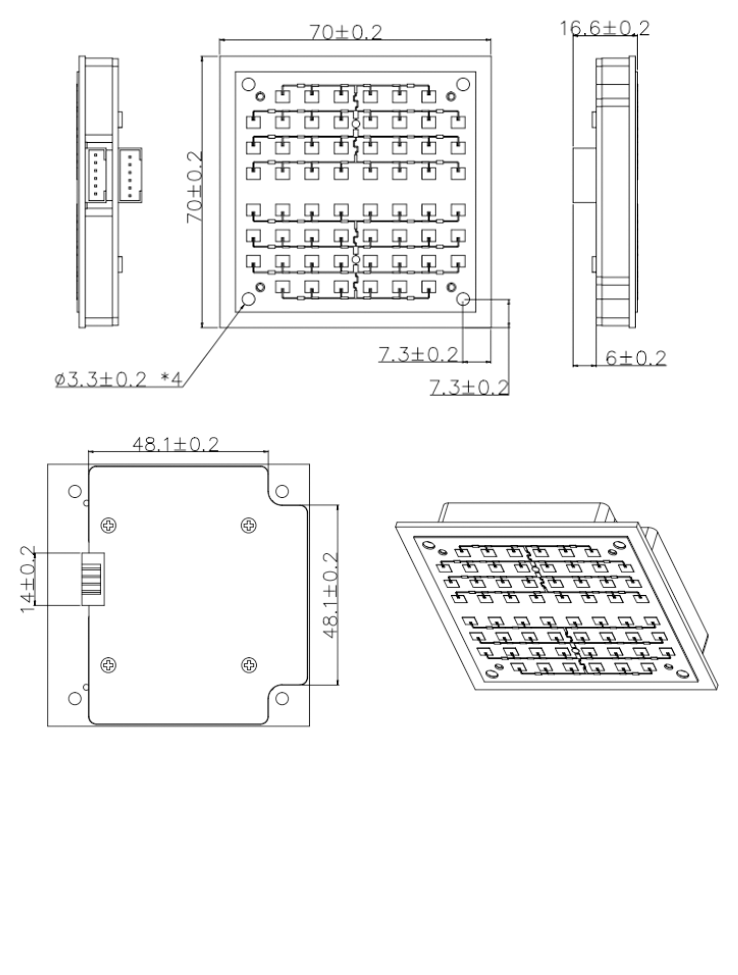

模块外形尺寸

注意事项

* 模块探测到区域内的相对运动物体,完全静止的目标不检测。输出结果为检测区内相对运动的最近/最快目标的速度等信息。 * 默认连续自动上报(协议7),如需查询模式,将协议类型设置为6,并发送十六进制查询(55 5A 02 D3 84)命令。 * 若模块设计外壳,雷达天线面与外壳面距离为6mm最佳, 外壳厚度2~3mm左右为佳,外壳材料不能使用金属或镀金属漆材料,建议用PC或塑料、赛钢等,天线背面用金属材料。

安装应用

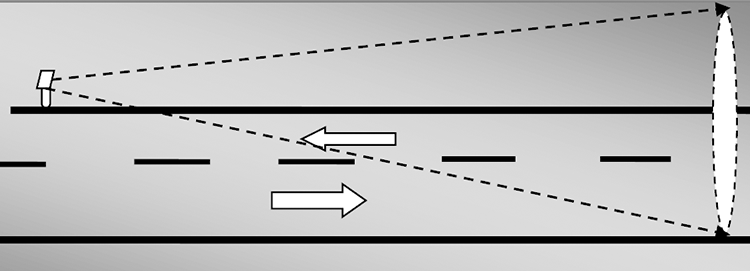

*测速雷达安装说明
- 安装于路边,高度2米,雷达垂直路面,探测范围如示意图中虚线区域所示;
- 安装于广告牌内或天桥等6米高度位置时,使雷达朝路面倾斜3度。


发射频率

24-24.25GHz

发射功率

40dBm

工作电流/电压

5mA/12V

接口类型

TTL串口/RS485

数据格式

9600,8,n,1

响应时间

≥60ms

探测范围

10~250km/h

探测距离

150m/300m

探测角度

水平12°/垂直24°

探测精度

1km/h

工作温度

-20℃~60℃

尺寸

40.8*31.1mm
